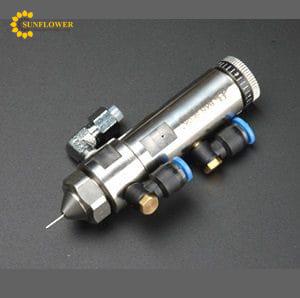

Van phun BV-505 – Thiết bị phun phủ bảo vệ mạch cho dây chuyền sản xuất điện tử
Bo mạch điện tử sau khi hoàn tất công đoạn hàn vẫn luôn phải đối mặt với độ ẩm, hơi muối, bụi kim loại, dầu mỡ và rung động trong suốt vòng đời sử dụng. Chỉ cần một lớp ẩm ngưng tụ đọng lại giữa hai chân linh kiện, hiện tượng rò dòng hoặc ăn mòn điện hóa có thể xuất hiện và làm hỏng cả bo mạch. Vì vậy lớp phủ bảo vệ (conformal coating) đã trở thành một công đoạn bắt buộc ở phần lớn nhà máy điện tử hiện nay. Và trong dây chuyền đó, van phun chính là bộ phận quyết định lớp phủ có đều, đúng vị trí và ổn định giữa các chu kỳ hay không.
Vai trò và sự cần thiết của van phun trong công đoạn phủ bảo vệ
Một lớp phủ bảo vệ tốt không chỉ nằm ở vật liệu, mà còn ở cách vật liệu được đưa lên bề mặt. Nếu phun quá dày, lớp phủ dễ tạo bọt khí, nứt khi đóng rắn và gây ứng suất lên chân linh kiện. Nếu phun quá mỏng hoặc lệch vị trí, các vùng tiếp giáp, chân connector hay khu vực linh kiện nhỏ sẽ không được che chắn đầy đủ. Van phun đảm nhận việc định lượng vật liệu, tạo hình dạng tia phun và ngắt dòng chính xác để lớp phủ chỉ đi đúng nơi cần đến. Thiếu một van phun ổn định, toàn bộ chất lượng của công đoạn phủ gần như không thể kiểm soát bằng thao tác thủ công.
Van phun BV-505 là gì?
BV-505 là van phun được thiết kế cho mục đích phủ bảo vệ mạch in, thường được lắp trên các hệ thống phủ chọn lọc (selective coating), robot phủ hoặc trạm phun bán tự động. Về bản chất, đây là một van điều khiển đóng – mở dòng vật liệu phủ bằng tín hiệu khí nén hoặc điện, kết hợp với đầu phun để tạo tia dạng sương hoặc dạng màng hẹp, nhờ đó vật liệu được đưa lên đúng khu vực cần bảo vệ mà không làm ảnh hưởng đến các vùng phải để trống như tiếp điểm, giắc cắm, lỗ test.
Thiết bị gồm thân van, khoang chứa vật liệu, cơ cấu kim – bệ van, cổng khí điều khiển và đầu phun có thể thay đổi theo hình dạng tia mong muốn. Người vận hành có thể tinh chỉnh lượng vật liệu và áp khí để phù hợp với từng loại dung dịch phủ có độ nhớt khác nhau.
Vật liệu, kết cấu và công nghệ chế tạo
Các chi tiết tiếp xúc trực tiếp với vật liệu phủ – thân trong, kim van, bệ van và đầu phun – cần được làm từ vật liệu trơ với dung môi để tránh trương nở, ăn mòn hay sinh cặn. Phần cơ cấu điều khiển bên ngoài thường dùng kim loại gia công chính xác, đảm bảo hành trình kim ngắn, lặp lại tốt và dễ tháo vệ sinh. Cụm làm kín là bộ phận quyết định tuổi thọ van, nên khi chọn mua, khách hàng nên xác nhận rõ vật liệu gioăng phù hợp với loại dung môi đang dùng. Công nghệ chế tạo tập trung vào độ đồng tâm giữa kim và bệ van cùng bề mặt xử lý tinh – hai yếu tố trực tiếp tạo ra tia phun ổn định và hạn chế hiện tượng nhỏ giọt sau khi ngắt.
Khác biệt so với các loại van phun thông thường
Van phun dùng cho phủ mạch khác với súng phun sơn ở ba điểm: thứ nhất, nó làm việc với lưu lượng rất nhỏ và cần ngắt dòng dứt khoát để không lem sang vùng cấm; thứ hai, nó phải tương thích với dung môi và vật liệu phủ chuyên dụng thay vì sơn công nghiệp; thứ ba, nó được thiết kế để lắp cố định trên cụm chuyển động, đòi hỏi kết cấu gọn và trọng lượng nhẹ. BV-505 hướng tới chính nhóm yêu cầu này, thay vì khuếch đại lưu lượng như các van phun đa dụng.
Tính năng nổi bật và lợi ích mang lại
- Định lượng ổn định: lớp phủ đồng đều giữa các bo mạch, giảm tỷ lệ phải sửa lại.
- Tia phun gọn, kiểm soát tốt: hạn chế vật liệu bám lên vùng cấm, tiết kiệm dung dịch phủ.
- Ngắt dòng dứt khoát: giảm nhỏ giọt và hiện tượng keo đọng đầu phun.
- Dễ tháo vệ sinh: rút ngắn thời gian bảo dưỡng, giảm thời gian dừng máy.
- Kết cấu nhỏ gọn: thuận lợi khi lắp trên tay robot hoặc cụm XY.
Độ bền, khả năng chịu nhiệt và hiệu suất làm việc
Tuổi thọ của van phụ thuộc chủ yếu vào ba yếu tố: vật liệu làm kín, tính tương thích với dung môi và chế độ vệ sinh định kỳ. Với các loại vật liệu phủ gốc acrylic, polyurethane hay silicone thông dụng, van có thể làm việc ổn định trong điều kiện nhiệt độ môi trường sản xuất thông thường. Khả năng chịu nhiệt của cụm làm kín là yếu tố cần được đối chiếu với vật liệu cụ thể đang sử dụng – thông tin này nên được nhà cung cấp xác nhận theo từng lô hàng thay vì áp dụng chung cho mọi dung dịch.
Tiêu chuẩn chất lượng và chứng từ đi kèm
Van phun BV-505 được cung cấp kèm hồ sơ kỹ thuật gồm tài liệu hướng dẫn lắp đặt, vận hành và bảo dưỡng, cùng chứng từ chất lượng theo lô hàng. Với vật liệu phủ mua kèm, khách hàng có thể yêu cầu các tài liệu thường gặp trong ngành như TDS (thông số kỹ thuật), MSDS (phiếu an toàn hóa chất) và COA (phiếu phân tích lô). Toàn bộ chứng từ cụ thể của đơn hàng sẽ được vattusunflower.com xác nhận khi báo giá để khách hàng đối chiếu với yêu cầu của nhà máy.
Ứng dụng thực tế
Thiết bị phù hợp với các nhà máy sản xuất bo mạch cho thiết bị gia dụng, điện tử công nghiệp, module đèn LED, bộ nguồn, bảng điều khiển ô tô – xe máy điện, thiết bị viễn thông và các module hoạt động trong môi trường ẩm hoặc có hơi muối. Ví dụ, với bo mạch điều khiển trong tủ điện ngoài trời, van được lập trình phun thành các đường hẹp men theo dải chân linh kiện, chừa lại giắc cắm và nút nhấn; với module LED, van phun lớp mỏng phủ đều bề mặt để chống ẩm mà không làm giảm khả năng tản nhiệt.
Vì sao nên mua van phun BV-505 tại vattusunflower.com
Điểm khác biệt lớn nhất khi mua tại vattusunflower.com không nằm ở mẫu mã mà ở phần tư vấn kỹ thuật. Đội ngũ ở đây hỗ trợ khách hàng chọn đúng cấu hình đầu phun, đúng vật liệu làm kín cho loại dung môi đang dùng, đồng thời hướng dẫn cách tích hợp van vào hệ thống phủ hiện hữu. Khách hàng cũng nhận được hướng dẫn bảo dưỡng theo điều kiện vận hành thực tế của nhà máy, thay vì một bản tài liệu chung chung. So với việc tự nhập khẩu, mua qua đây giúp rút ngắn thời gian chờ vật tư và có người chịu trách nhiệm khi cần thay thế chi tiết.
So sánh với các giải pháp khác trên thị trường
So với phủ bằng cọ hoặc nhúng, van phun cho độ dày đồng đều hơn, ít bọt khí hơn và kiểm soát được vùng phủ. So với phủ toàn bộ bằng phương pháp nhúng, van phun tiết kiệm vật liệu đáng kể vì chỉ phủ nơi cần thiết. So với các dòng van phun đa dụng giá rẻ, BV-505 tập trung vào độ chính xác và khả năng tương thích hóa chất – yếu tố mà van đa dụng thường yếu thế do vật liệu làm kín không phù hợp với dung môi phủ mạch.
Hướng dẫn sử dụng và bảo dưỡng
Trước khi chạy, cần xả sạch dung môi vệ sinh trong đường ống, kiểm tra độ kín của cụm làm kín và chạy thử tia phun trên bản mẫu để điều chỉnh lưu lượng, áp khí. Trong quá trình sản xuất, nên vệ sinh đầu phun theo ca hoặc theo số lượng bo mạch đã phủ, tùy tốc độ đóng rắn của vật liệu. Khi dừng máy dài, cần xả hết vật liệu phủ ra khỏi khoang van để tránh keo đóng rắn bên trong. Định kỳ kiểm tra và thay gioăng theo khuyến nghị của nhà cung cấp.
Thời gian sử dụng, bảo hành và ưu đãi
Thời gian sử dụng của van phụ thuộc vào cường độ chạy máy và loại vật liệu phủ; các chi tiết hao mòn như gioăng và đầu phun được thiết kế để thay thế riêng. Chính sách bảo hành, thời hạn cụ thể và các ưu đãi khi mua số lượng lớn hoặc mua kèm vật liệu phủ sẽ được vattusunflower.com thông báo trực tiếp trong báo giá. Quý khách vui lòng liên hệ để được tư vấn cấu hình phù hợp và nhận báo giá chi tiết.
Để được tư vấn và báo giá van phun BV-505, quý khách hãy liên hệ vattusunflower.com – nơi cung cấp thiết bị và vật tư phục vụ công đoạn phủ bảo vệ mạch.
