Bộ Tản Nhiệt Độ Dẫn Cao TC1050*

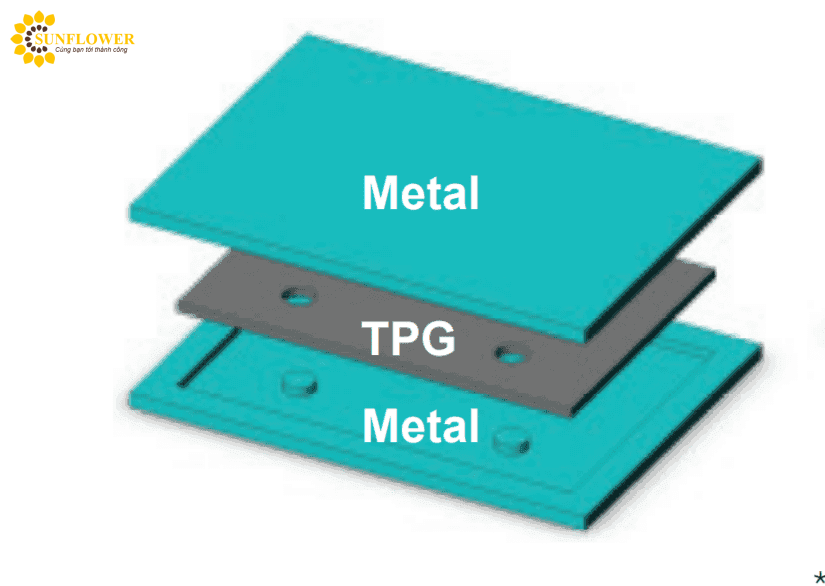

Bộ tản nhiệt TC1050 bao gồm lõi TPG* được bọc trong một lớp vỏ kết cấu. TPG cung cấp một đường dẫn có độ dẫn nhiệt cao trong khi vật liệu bọc cung cấp cấu trúc (độ bền, độ cứng, và hệ số giãn nở nhiệt). Các vật liệu bọc thông dụng bao gồm:
Nhôm (TC1050.AL)
Đồng (TC1050.CU)
Các vật liệu bọc và hệ thống khác có sẵn bao gồm Kovar, WCu, MoCu, AlSiC, thép không gỉ, Ni, sợi carbon, v.v.
ĐẶC ĐIỂM:
Độ dẫn nhiệt gấp 5 lần nhôm và gấp 3 lần đồng
Kháng cự giao diện nhiệt thấp
Nhẹ hơn nhôm
Hệ số giãn nở nhiệt có thể điều chỉnh
Dải nhiệt độ hoạt động rộng
Chịu được tải trọng cơ học
Độ kín khí cao hơn 10-8 atm.cc/s
Chống rung và sốc
Có thể gia công
Có thể mạ
Kích thước lên đến 4 ft² (0,37 m²)
ỨNG DỤNG:
Tản nhiệt trong đóng gói điện tử
Lõi nhiệt cho bảng mạch in (PWB)
Tản nhiệt có vây
Lõi nhiệt cho hàng không vũ trụ
Giá đỡ ống sóng du lịch vệ tinh (TWT)
Khung điện tử
Tấm lạnh trong hệ thống radar
TC1050 Heat Spreader
The TC1050 heat spreader consists of a TPG* core encapsulated within a structural shell. The TPG provides a highly conductive path while the encapsulation material provides the structure (strength, stiffness, and coefficient of thermal expansion). Common Encapsulation Materials include:
Aluminum (TC1050.AL)
Copper (TC1050.CU)
Other available encapsulations and systems include Kovar, WCu, MoCu, AlSiC, stainless steel, Ni, carbon fiber, etc.
FEATURES:
Thermal conductivity 5x of aluminum and 3x of copper
Low thermal interface resistance
Lighter than aluminum
Adjustable coefficient of thermal expansion
Wide operating temperature range
Mechanical load bearing
Hermeticity higher than 10-8 atm.cc/s
Vibration and shock resistance
Machinable
Platable
Size up to 4 ft² (0.37 m²)
APPLICATIONS:
Heat spreader in electronic packaging
Thermal cores for PWB’s
Finned heat sinks
Avionic thermal cores
Satellite traveling wave tube (TWT) mounts
Electronic chassis
Cold plates in radar systems
Material
In-Plane
TC
(W/m-K)
Thru-Plane
TC
(W/m-K)
In-Plane
CTE
(ppm/°C)
Specific
Gravity
Specific
In-Plane
TC(1)
Aluminum
218
218
23
2.7
81
Copper
400
400
17
8.9
45
AISiC-12
180
180
11
2.9
62
CuW
185
185
8.3
15.2
12
CVD Diamond
1100-1800
1100-1800
1-2
3.5
310-510
TPG Graphite
1500+
10
-1
2.3
650
