Danh mục thiết bị phòng sạch cho nhà máy bán dẫn

Posted on by root
dan2
26
Th8

Trong ngành sản xuất bán dẫn, vi mạch và linh kiện điện tử chính xác, thiết bị phòng sạch giữ vai trò quan trọng trong việc kiểm soát bụi, hạt siêu nhỏ, tĩnh điện, nhiệt độ, độ ẩm và các nguồn nhiễm bẩn. Một hệ thống phòng sạch hiệu quả không chỉ cần vách, trần hay HVAC mà còn phải được trang bị đồng bộ Air Shower, Pass Box, FFU, HEPA/ULPA, Clean Bench, Clean Booth, thiết bị ESD và hệ thống giám sát môi trường. Việc lựa chọn đúng thiết bị ngay từ giai đoạn thiết kế giúp nhà máy duy trì môi trường ổn định, giảm lỗi sản phẩm và tối ưu chi phí vận hành.

Tổng quan về thiết bị phòng sạch trong nhà máy bán dẫn và vi mạch

dan 3

Tổng quan về thiết bị phòng sạch trong nhà máy bán dẫn và vi mạch

Thiết bị phòng sạch trong nhà máy bán dẫn là môi trường được kiểm soát nghiêm ngặt về nồng độ hạt bụi trong không khí, luồng khí, áp suất, nhiệt độ, độ ẩm và tĩnh điện. Đối với quá trình sản xuất wafer, chip, cảm biến, mô-đun quang học hay linh kiện điện tử chính xác, chỉ một lượng nhỏ bụi bám lên bề mặt sản phẩm cũng có thể gây lỗi công nghệ hoặc làm giảm tỷ lệ thành phẩm. Bên cạnh bụi, nhà máy còn phải kiểm soát nguy cơ ESD và AMC, bởi tĩnh điện có thể gây hư hỏng linh kiện, trong khi các chất ô nhiễm phân tử trong không khí có thể ảnh hưởng đến vật liệu và quy trình sản xuất. Vì vậy, phòng sạch cần được xây dựng như một hệ thống tổng thể, trong đó con người, vật tư, thiết bị, luồng khí và quy trình vận hành đều được kiểm soát.

Vì sao nhà máy bán dẫn cần thiết bị phòng sạch chuyên biệt?

Khác với nhiều ngành sản xuất thông thường, bán dẫn và vi mạch có yêu cầu rất cao về độ sạch và độ ổn định môi trường. Hạt bụi có thể tạo khuyết tật trên wafer, ảnh hưởng đến cấu trúc vi mạch hoặc làm giảm độ tin cậy của linh kiện. Trong khi đó, việc mở cửa không kiểm soát có thể làm thay đổi chênh áp, gây xáo trộn luồng khí và đưa không khí từ khu vực ít sạch vào khu vực sạch hơn. Vì vậy, nhà máy cần thiết bị kiểm soát người và vật tư như Air Shower, Pass Box, thiết bị cấp khí như FFU, bộ lọc HEPA/ULPA, khu thao tác sạch như Clean Bench, Clean Booth cùng hệ thống kiểm soát ESD và giám sát môi trường. Các thiết bị này phải được lựa chọn dựa trên cấp sạch, quy trình sản xuất, luồng người, luồng hàng và yêu cầu bảo trì.

Air Shower kiểm soát người và hàng hóa trước khi vào phòng sạch

Air Shower được bố trí tại lối vào phòng sạch nhằm loại bỏ các hạt bụi bám trên quần áo, giày dép hoặc bề mặt hàng hóa trước khi đi vào khu vực sản xuất. Thiết bị phòng sạch được sử dụng luồng khí sạch tốc độ cao được lọc qua HEPA để thổi lên người hoặc vật tư, sau đó thu hồi và tuần hoàn qua hệ thống lọc. Với nhà máy bán dẫn có lượng nhân sự lớn, Air Shower còn giúp chuẩn hóa quy trình ra vào và hạn chế việc mở cửa trực tiếp giữa hai khu vực có cấp sạch khác nhau. Khi lựa chọn thiết bị, cần xem xét kích thước buồng, số người sử dụng, thời gian thổi, tốc độ gió, hiệu suất lọc, độ kín cửa và hệ thống khóa liên động. Air Shower chỉ đạt hiệu quả cao khi kết hợp với khu thay đồ, trang phục phòng sạch, vệ sinh và quy trình vận hành phù hợp.

>>Xem thêm: Quần áo phòng sạch liền thân

Pass Box hạn chế nhiễm chéo khi trung chuyển vật tư

Pass Box là thiết bị dùng để chuyển linh kiện, dụng cụ, mẫu kiểm tra và vật tư giữa các khu vực mà không cần liên tục mở cửa chính. Thiết bị thường có hai cửa đối diện, khóa liên động và khoang chứa kín, giúp hạn chế trường hợp hai cửa mở đồng thời. Với phòng sạch bán dẫn, Pass Box giúp tách luồng vật tư khỏi luồng người, giảm biến động áp suất và hạn chế bụi từ khu vực bên ngoài đi vào khu sản xuất. Static Pass Box phù hợp với nhu cầu trung chuyển cơ bản, trong khi Dynamic Pass Box được bổ sung quạt và bộ lọc HEPA để tạo luồng khí sạch trong khoang. Khi lựa chọn, cần căn cứ vào cấp sạch, kích thước vật tư, tần suất sử dụng và mức độ nhạy cảm của sản phẩm.

FFU cấp khí sạch cho phòng sạch bán dẫn

FFU (Fan Filter Unit) là một trong những thiết bị cốt lõi của hệ thống phòng sạch. FFU thường được lắp trên trần để hút không khí, đưa qua bộ lọc HEPA hoặc ULPA rồi cấp khí sạch xuống khu vực sản xuất. Việc bố trí FFU hợp lý giúp kiểm soát nồng độ hạt, duy trì luồng khí ổn định và hỗ trợ đạt cấp sạch theo thiết kế. Khi lựa chọn FFU, không nên chỉ quan tâm đến số lượng mà cần tính toán lưu lượng gió, tốc độ gió, hiệu suất lọc, độ ồn, độ rung, khả năng điều chỉnh tốc độ và phương án thay lọc. FFU cũng phải được thiết kế đồng bộ với hệ thống HVAC, đường hồi khí và chênh áp. Bố trí sai có thể gây luồng khí rối, vùng chết hoặc làm tăng tiêu thụ điện không cần thiết.

Bộ lọc HEPA và ULPA kiểm soát hạt siêu nhỏ

dan1

Bộ lọc HEPA và ULPA kiểm soát hạt siêu nhỏ

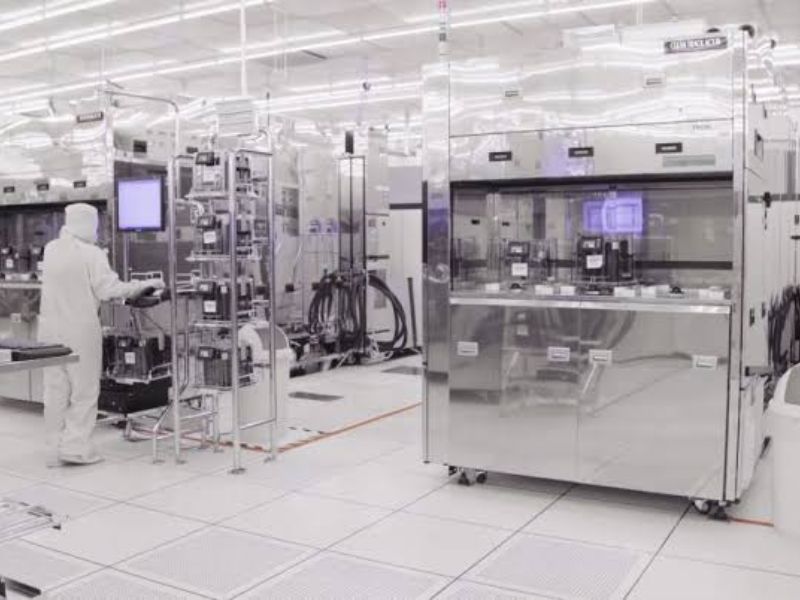

HEPA và ULPA là các bộ lọc hiệu suất cao được sử dụng trong FFU, Air Shower, Clean Bench và Clean Booth để loại bỏ các hạt bụi trong không khí. HEPA đáp ứng nhiều ứng dụng phòng sạch điện tử, trong khi ULPA thường được cân nhắc ở những khu vực cần kiểm soát hạt nghiêm ngặt hơn. Tuy nhiên, không phải vị trí nào cũng cần ULPA, bởi bộ lọc có hiệu suất cao hơn thường đi kèm trở lực lớn và yêu cầu quạt phù hợp. Ngoài cấp lọc, cần đặc biệt quan tâm đến độ kín của khung, gioăng và vị trí lắp đặt. Nếu không khí chưa lọc đi vòng qua bộ lọc, hiệu quả thực tế của hệ thống sẽ giảm đáng kể. Vì vậy, bộ lọc cần được kiểm tra, vệ sinh và thay thế theo kế hoạch bảo trì.

Clean Bench tạo vùng thao tác sạch cục bộ

Clean Bench tạo ra một vùng khí sạch ngay tại khu vực thao tác nhờ quạt và bộ lọc HEPA hoặc ULPA. Thiết bị phù hợp với các công việc như kiểm tra mẫu, thao tác linh kiện nhỏ, lắp ráp mô-đun, xử lý cảm biến hoặc đóng gói sản phẩm nhạy bụi. Clean Bench có thể sử dụng luồng khí ngang hoặc luồng khí đứng tùy thiết kế và yêu cầu công việc. Đối với sản xuất điện tử, Clean Bench nên được kết hợp với bàn, khay và phụ kiện chống tĩnh điện để vừa hạn chế bụi vừa giảm nguy cơ ESD. Khi lựa chọn cần xem xét kích thước vùng thao tác, tốc độ gió, hiệu suất lọc, độ ồn, vật liệu bề mặt, khả năng vệ sinh và phương án thay lọc.

>>Tham khảo: Thiết Bị Phòng Sạch: Ứng Dụng Và Địa Chỉ Cung Cấp Uy Tín

Clean Booth cho khu vực sản xuất và kiểm tra chính xác

Clean Booth là giải pháp tạo vùng sạch cục bộ trong nhà xưởng mà không nhất thiết phải cải tạo toàn bộ không gian thành phòng sạch cố định. Thiết bị thường gồm khung, vách hoặc rèm, FFU, đèn chiếu sáng và các phụ kiện hỗ trợ. Clean Booth phù hợp với khu vực lắp ráp, kiểm tra, đóng gói, xử lý cảm biến hoặc các công đoạn cần nâng cấp điều kiện sạch. Ưu điểm của giải pháp này là thi công tương đối linh hoạt, dễ mở rộng và phù hợp với những dây chuyền thường xuyên thay đổi. Tuy nhiên, cần tính toán đúng số lượng FFU, lưu lượng khí, vị trí hồi khí, cấp sạch và đặc tính ESD của vật liệu. Nếu đặt gần nguồn bụi hoặc luồng người qua lại liên tục, hiệu quả kiểm soát sạch có thể bị ảnh hưởng.

Thiết bị chống tĩnh điện ESD trong sản xuất vi mạch

ESD là rủi ro đặc biệt quan trọng đối với chip, wafer, cảm biến, PCB và linh kiện bán dẫn. Một sự phóng tĩnh điện có thể gây hư hỏng tức thời hoặc tạo ra lỗi tiềm ẩn làm giảm tuổi thọ sản phẩm. Hệ thống ESD có thể gồm bàn thao tác, thảm, ghế, sàn, vòng đeo tay, dây tiếp địa, khay, xe đẩy, giày dép và quần áo phòng sạch chống tĩnh điện. Các thiết bị này cần được thiết kế thành một hệ thống liên tục thay vì lắp đặt riêng lẻ. Bên cạnh đó, độ ẩm cũng cần được kiểm soát bởi điều kiện quá khô có thể làm tăng nguy cơ tích điện. Trong nhà máy bán dẫn, kiểm soát ESD cần được triển khai ngay từ giai đoạn thiết kế phòng sạch.

Cửa phòng sạch và khóa liên động kiểm soát ra vào

Cửa phòng sạch và khóa liên động có nhiệm vụ duy trì độ kín, kiểm soát luồng người và hạn chế nhiễm chéo giữa các khu vực. Cửa cần có bề mặt dễ vệ sinh, hạn chế khe hở và phù hợp với hệ vách phòng sạch. Khóa liên động giúp ngăn hai cửa mở cùng lúc, đặc biệt quan trọng tại Air Shower, Pass Box và phòng đệm. Ngoài cửa và khóa, gioăng, tay co, bản lề, đèn báo trạng thái và ô kính quan sát cũng cần được lựa chọn phù hợp. Nếu cửa đóng không kín hoặc thường xuyên mở sai quy trình, hệ thống chênh áp và luồng khí có thể bị ảnh hưởng, làm giảm hiệu quả của toàn bộ phòng sạch.

Thiết bị phòng sạch giám sát áp suất nhiệt độ độ ẩm và hạt bụi

Một phòng sạch bán dẫn không chỉ cần thiết bị lọc và cấp khí mà còn phải có hệ thống giám sát môi trường. Đồng hồ chênh áp giúp theo dõi sự khác biệt áp suất giữa các khu vực; cảm biến nhiệt độ và độ ẩm giúp duy trì điều kiện vận hành ổn định; thiết bị đếm hạt giúp đánh giá mức độ sạch của không khí. Những dữ liệu này hỗ trợ phát hiện sớm các bất thường do cửa mở, rò khí, bộ lọc xuống cấp hoặc thay đổi trong quy trình sản xuất. Đối với các nhà máy yêu cầu cao, hệ thống cảnh báo và ghi nhận dữ liệu theo thời gian thực còn giúp tăng khả năng truy xuất, hỗ trợ bảo trì và kiểm soát chất lượng lâu dài.

Tiêu chí lựa chọn thiết bị phòng sạch cho nhà máy bán dẫn

Khi lựa chọn thiết bị phòng sạch cho nhà máy bán dẫn, doanh nghiệp cần bắt đầu từ cấp sạch và công đoạn sản xuất thay vì chỉ dựa vào giá thành. Wafer, chip, cảm biến, mô-đun quang học và linh kiện điện tử có mức độ nhạy cảm khác nhau nên yêu cầu thiết bị cũng không giống nhau. Ngoài hiệu suất lọc và lưu lượng khí, cần xem xét vật liệu chế tạo, độ kín, độ rung, độ ồn, khả năng chống ESD, mức tiêu thụ điện, tuổi thọ bộ lọc và khả năng thay thế linh kiện. Đồng thời, Air Shower, Pass Box, FFU, Clean Bench, Clean Booth và thiết bị giám sát phải được bố trí đồng bộ với HVAC, luồng người, luồng hàng và kế hoạch bảo trì. Đầu tư theo vòng đời giúp nhà máy tránh tình trạng thiết bị giá rẻ nhưng phát sinh chi phí vận hành và sửa chữa lớn.

Những lỗi thường gặp khi lựa chọn thiết bị phòng sạch

Những lỗi thường gặp khi lựa chọn thiết bị phòng sạch

Những lỗi thường gặp khi lựa chọn thiết bị phòng sạch

Một trong những sai lầm phổ biến là chọn thiết bị theo giá thấp mà không đánh giá cấp sạch và rủi ro của từng công đoạn. Một số dự án cũng bố trí FFU không phù hợp, chọn HEPA/ULPA theo cảm tính hoặc bỏ qua hệ thống hồi khí. Ngoài ra, việc đặt Air Shower và Pass Box không đúng luồng vận hành có thể khiến nhân sự bỏ qua quy trình, làm tăng nguy cơ nhiễm bẩn. Đối với nhà máy điện tử, bỏ qua ESD hoặc chỉ bổ sung thiết bị chống tĩnh điện sau khi hoàn thiện cũng là một thiếu sót đáng chú ý. Do đó, thiết bị phòng sạch cần được lựa chọn và bố trí ngay từ giai đoạn thiết kế tổng thể.

FAQ – Câu hỏi thường gặp về thiết bị phòng sạch cho nhà máy bán dẫn

  • Thiết bị phòng sạch cho nhà máy bán dẫn gồm những gì?

Thiết bị phòng sạch cho nhà máy bán dẫn thường gồm Air Shower, Pass Box, FFU – bộ lọc quạt cấp khí sạch, bộ lọc HEPA/ULPA, Clean Bench, Clean Booth, cửa phòng sạch, khóa liên động, thiết bị chống tĩnh điện ESD và thiết bị giám sát môi trường. Tùy cấp sạch, công đoạn sản xuất và độ nhạy của sản phẩm, nhà máy có thể sử dụng toàn bộ hoặc một phần các nhóm thiết bị này. Điều quan trọng là thiết bị phải được thiết kế đồng bộ theo luồng người, luồng hàng, luồng khí, áp suất, tĩnh điện và kế hoạch bảo trì.

  • Nhà máy bán dẫn cần kiểm soát những yếu tố môi trường nào?

Nhà máy bán dẫn cần kiểm soát hạt bụi, áp suất phòng, luồng khí, nhiệt độ, độ ẩm, tĩnh điện và trong một số trường hợp là AMC – nhiễm bẩn phân tử trong không khí. Các yếu tố này có thể ảnh hưởng trực tiếp đến wafer, chip, vi mạch, cảm biến và mô-đun quang học. Độ ẩm quá thấp có thể làm tăng rủi ro ESD, trong khi bụi siêu nhỏ có thể gây lỗi bề mặt hoặc lỗi mạch. Vì vậy, phòng sạch bán dẫn cần hệ thống thiết bị và giám sát môi trường đồng bộ.

  • FFU có vai trò gì trong phòng sạch bán dẫn?

FFU có vai trò cấp không khí sạch qua bộ lọc HEPA hoặc ULPA vào khu vực sản xuất. Thiết bị này thường được lắp trên trần phòng sạch hoặc Clean Booth để tạo luồng khí sạch từ trên xuống. Trong phòng sạch bán dẫn, FFU giúp giảm hạt bụi lơ lửng, hỗ trợ duy trì cấp sạch ISO và bảo vệ các công đoạn nhạy cảm. Hiệu quả của FFU phụ thuộc vào lưu lượng gió, hiệu suất lọc, vị trí lắp đặt, hồi khí và sự đồng bộ với hệ thống HVAC.

Lời kết

Việc lựa chọn thiết bị phòng sạch cho nhà máy bán dẫn cần được thực hiện dựa trên cấp sạch yêu cầu đặc thù từng công đoạn và mức độ nhạy cảm của sản phẩm. Các thiết bị như FFU HEPA ULPA Air Shower Pass Box Clean Bench Clean Booth và hệ thống ESD cần được bố trí đồng bộ để kiểm soát bụi tĩnh điện và các yếu tố môi trường. Đầu tư đúng thiết bị ngay từ đầu không chỉ giúp duy trì môi trường sản xuất ổn định mà còn góp phần giảm tỷ lệ lỗi tối ưu chi phí vận hành và nâng cao chất lượng linh kiện bán dẫn.
