Giới thiệu chung về sản phẩm
Trong gia công cơ khí chính xác và tự động hóa lắp ráp, thời gian tháo lắp đồ gá thường chiếm một phần đáng kể trong tổng chu kỳ sản xuất. Mỗi lần chuyển mã hàng, kỹ thuật viên lại phải nới bu-lông, tháo tấm đế, siết lại từng con ốc và kiểm tra lực kẹp bằng cảm giác — vừa mất thời gian, vừa dễ sai lệch giữa các ca làm việc. Vỏ lắp kẹp xoay Imao QCTH0834-B là giải pháp thay thế bu-lông bằng cơ cấu kẹp xoay một chạm, không cần dụng cụ, giúp việc thay đồ gá, thay tấm đế hay gắn thêm phụ kiện diễn ra nhanh, lặp lại chính xác và đồng nhất giữa mọi người vận hành.
Vỏ lắp kẹp xoay Imao QCTH0834-B là gì

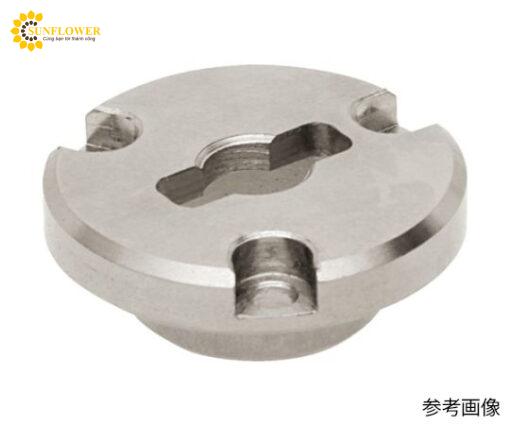

Đây là vỏ cam (cam case) kiểu lắp chìm, được thiết kế để ghép cặp với dòng kẹp xoay bằng tay vặn của IMAO như QCTH, QCTH-S, QCTH-SUS, QCTHL-S, QCTHH và QCTHA. Khi vặn núm sang vị trí ON, chốt của bộ kẹp trượt trên mặt cam bên trong vỏ, nén lò xo và kéo tấm đế vào vị trí cố định; khi vặn ngược lại, tấm đế được nhả tự do. Vỏ QCTH0834-B được gắn chìm vào bề mặt nên sau khi lắp gần như phẳng với mặt bàn, không tạo vật cản, thuận tiện cho việc trượt hoặc thay tấm đồ gá theo phương ngang.
Thành phần và thông số của sản phẩm
- Thân vỏ bằng thép crôm-molypden SCM440, xử lý mạ niken không điện phân; các bu-lông lục giác chìm M3×0,5 dài 6 mm bằng thép không gỉ.
- Đường kính ngoài D = 32 mm, chiều cao H = 11 mm; đường kính lỗ d = 8 mm (dung sai +0,08/+0,04), D1 = 20 mm, H1 = 5,5 mm.
- Đường kính vòng chia lỗ lắp Dp = 26 mm, ren M1 = M3; kích thước gia công trên tấm đế: d1 = 33 mm, d2 = 20 mm, sâu Lf = 5 mm.
- Phù hợp với tấm đế dày trên 12 mm; khối lượng chỉ 35 g; đáp ứng yêu cầu RoHS.
Điểm khác biệt so với các loại vỏ cam thông thường nằm ở kiểu lắp chìm dành cho tấm dày, cho phép giữ nguyên mặt phẳng làm việc của bàn máy thay vì để phần vỏ nhô lên như kiểu lắp nổi QCTH-N.
Tính năng nổi bật
QCTH0834-B kết hợp với bộ kẹp xoay cùng cỡ cho lực kẹp khoảng 90 N, đủ giữ ổn định tấm đế trong quá trình gia công và vận hành. Cơ cấu cam – chốt – lò xo giúp thao tác kẹp/nhả chỉ bằng một lần vặn, có cảm giác “tách” rõ ràng khi vào đúng vị trí. Trạng thái ON/OFF nhận biết tức thì qua hướng núm vặn, hạn chế lỗi do quên khóa. Thân thép SCM440 mạ niken không điện phân cho khả năng chống mài mòn và chống gỉ tốt trong môi trường xưởng; sản phẩm chịu được nhiệt độ làm việc thông thường của dòng kẹp 0834 (khoảng 130°C) và đạt tiêu chuẩn RoHS về hạn chế chất độc hại.
Ứng dụng thực tế
Sản phẩm được dùng phổ biến trong các dây chuyền cần thay đồ gá nhanh: định vị cụm camera trong hệ thống kiểm tra hình ảnh, thay tấm jig trên bàn máy phay – khoan, lắp tháo cụm băng tải và ray dẫn hướng, cố định tấm nắp thiết bị trong tổ hợp lắp ráp điện tử. Trong bảo trì, nhờ khả năng tháo rời nhanh, kỹ thuật viên có thể vệ sinh và thay thế chi tiết mà không phải tháo toàn bộ cụm cơ cấu — đúng tinh thần “một chạm, không dụng cụ” mà IMAO thiết kế.
Vì sao nên mua vỏ lắp kẹp xoay Imao QCTH0834-B tại vattusunflower.com
So với việc tiếp tục dùng bu-lông hoặc các loại chốt kẹp không đồng bộ, QCTH0834-B giúp rút ngắn thời gian đổi đồ gá và loại bỏ sai lệch lực siết giữa các ca — lợi ích tích lũy rất rõ trên dây chuyền chạy nhiều mã hàng. Khi đặt hàng tại vattusunflower.com, khách hàng được tư vấn đúng chủng loại tương thích với bộ kẹp đang dùng, hướng dẫn khoan – gia công lỗ lắp theo đúng dung sai nhà sản xuất, cùng quy trình sử dụng: kiểm tra núm ở vị trí OFF, đặt tấm đế, vặn sang ON đến khi cảm nhận điểm tách. Chính sách bảo hành theo quy định của nhà phân phối, kèm chứng từ COA, TDS và MSDS theo yêu cầu để thuận tiện cho hồ sơ kỹ thuật và kiểm định nội bộ. Liên hệ ngay để được tư vấn kỹ thuật và nhận báo giá ưu đãi.
