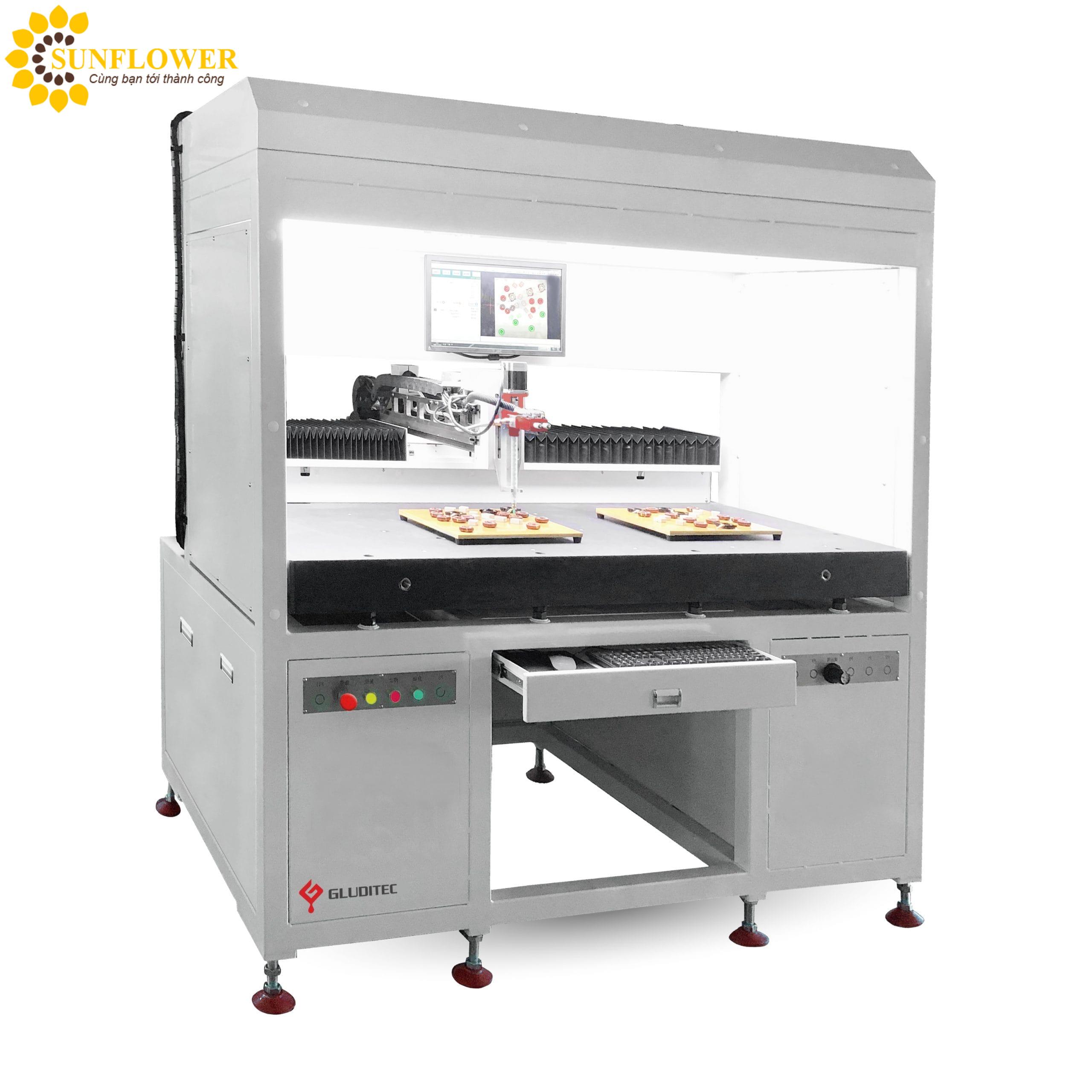

Hệ thống đổ keo chân không khổ lớn tích hợp Vision FAV-902
Trong sản xuất điện tử và cơ điện tử hiện đại, khâu đóng gói bảo vệ mạch điện (potting) không còn là công đoạn phụ mà trở thành yếu tố quyết định độ bền và tuổi thọ của sản phẩm. Hệ thống đổ keo chân không khổ lớn tích hợp Vision FAV-902 ra đời nhằm giải quyết bài toán mà các thiết bị đổ keo thông thường để lại: bọt khí, keo tràn sai vị trí và thời gian chờ đông kết kéo dài. Đây là thiết bị dành cho doanh nghiệp cần sự chính xác lặp lại ở quy mô công nghiệp, nơi mỗi chi tiết hỏng đều kéo theo chi phí lớn.
Vai trò và sự cần thiết của hệ thống đổ keo chân không
Keo đóng gói bảo vệ linh kiện khỏi ẩm, bụi, rung chấn và ăn mòn — nhưng chính quá trình rót keo lại là nơi sinh ra rủi ro. Khi keo được rót trong môi trường không khí thường, không khí bị cuốn vào lòng keo tạo bọt khí. Bọt khí làm giảm khả năng cách điện, tạo điểm phóng điện cục bộ, giảm khả năng tản nhiệt và gây nứt sau các chu kỳ nhiệt. Với các module công suất lớn hoặc khối bao phủ nhiều lớp linh kiện, những khiếm khuyết này chỉ lộ ra khi sản phẩm đã đưa vào vận hành — chi phí sửa chữa và bảo hành khi đó vượt xa giá trị của chính chi tiết.
Đổ keo trong buồng chân không loại bỏ phần lớn lượng khí bị cuốn vào cả trước và sau khi rót, cho mối đóng gói đặc chắc. Việc tích hợp thêm hệ thống Vision (thị giác máy) biến quá trình này thành một chu trình tự động có thể kiểm soát vị trí rót theo từng chi tiết, không phụ thuộc vào cảm nhận thủ công của người vận hành.
Hệ thống đổ keo chân không tích hợp Vision FAV-902 là gì?
FAV-902 là tên gọi của một hệ thống đổ keo – potting khổ lớn, hoạt động theo nguyên lý: chi tiết cần đóng gói được đưa vào buồng kín, hút chân không để loại khí, sau đó keo được rót tự động theo đường dẫn đã lập trình, rồi tiếp tục xử lý áp suất/chân không để keo len đầy và thoát bọt. Thành phần Vision ở đây là cụm camera và phần mềm nhận diện, dùng để định vị chi tiết, xác nhận đúng khuôn vị trí rót và kiểm tra sơ bộ kết quả sau khi rót.
Kích thước “khổ lớn” cho phép thiết bị xử lý các chi tiết có diện tích bao phủ rộng và chiều cao lớn hơn so với hệ thống để bàn — ví dụ khối module chiếu sáng, khung pin, tủ điện nhỏ hoặc cụm linh kiện gắn trên bảng mạch lớn. Nhờ vậy, doanh nghiệp không cần chia nhỏ sản phẩm thành nhiều lần rót, tránh đường ghép keo và giảm thao tác.
Cấu trúc, thông số và công nghệ chế tạo
Một hệ thống FAV-902 điển hình gồm các bộ phận chính:
- Buồng chân không khổ lớn với nắp kín, cửa quan sát và cơ cấu đóng khóa an toàn, kèm bơm chân không công suất phù hợp thể tích buồng.
- Hệ thống cấp và định lượng keo gồm bồn chứa, bơm định lượng, đường ống dẫn và đầu rót — có thể dùng kim rót theo điểm hoặc theo đường dẫn.
- Hệ thống chuyển động (trục X–Y–Z hoặc cơ cấu tay máy) chịu được khối lượng chi tiết lớn và duy trì độ ổn định khi chạy lâu.
- Cụm Vision gồm camera, nguồn sáng và phần mềm xử lý ảnh, đảm nhiệm hiệu chuẩn vị trí và nhận diện khuôn.
- Bộ điều khiển và phần mềm HMI cho phép lưu chương trình theo từng mã sản phẩm, thay đổi tham số và theo dõi quá trình chạy.
Về vật liệu và công nghệ chế tạo, các bộ phận tiếp xúc keo thường dùng thép không gỉ hoặc vật liệu chịu hóa chất; khung máy dùng kết cấu thép chịu lực để hạn chế rung khi cụm rót di chuyển. Buồng chân không được chế tạo bằng vật liệu đủ dày, xử lý mối hàn và gioăng kín để duy trì độ kín ổn định qua nhiều chu kỳ hút – xả. Các thông số cụ thể như thể tích buồng, độ sâu chân không đạt được, tốc độ rót và độ phân giải định lượng sẽ phụ thuộc cấu hình từng máy; quý khách nên xác nhận trực tiếp theo nhu cầu sản phẩm của mình.
Điểm khác biệt so với thiết bị cùng loại trên thị trường
Phần lớn hệ thống đổ keo phổ thông chỉ giải quyết một trong hai việc: hút chân không hoặc định vị rót chính xác. FAV-902 kết hợp cả hai trong một chu trình khép kín. Thay vì dùng dưỡng cơ khí cố định cho từng mã hàng, hệ thống dùng Vision để nhận diện và bù sai lệch vị trí — điều này đặc biệt có giá trị khi chi tiết có dung sai hoặc khi chuyển đổi giữa nhiều mã sản phẩm trong ngày. Bên cạnh đó, thiết kế khổ lớn giúp giảm số lần rót cho một sản phẩm, từ đó giảm nguy cơ tạo lớp keo phân tầng và tiết kiệm thời gian gia công.
Tính năng và lợi ích nổi bật
Loại bọt khí hiệu quả: chu trình hút chân không trước và sau khi rót giúp keo len vào các khe hẹp quanh linh kiện, giảm khoảng trống bên trong khối đóng gói.
Định vị bằng Vision: giảm phụ thuộc vào căn chỉnh thủ công, hạn chế keo rót lệch gây dính bề mặt tiếp xúc hoặc che khuất chi tiết cần thao tác sau đó.
Độ lặp lại cao: mỗi chu trình được điều khiển bằng chương trình, nên kết quả giữa các ca sản xuất đồng đều hơn so với rót tay.
Khả năng chịu tải và độ bền: kết cấu khung chịu lực, cụm rót và buồng kín được thiết kế cho vận hành liên tục trong môi trường xưởng. Các bộ phận tiếp xúc keo chịu được dung môi và nhiệt độ làm việc của keo thông dụng như epoxy, polyurethane, silicone hai thành phần.
Hiệu suất vận hành: thời gian mỗi chu trình phụ thuộc độ sâu chân không yêu cầu, độ nhớt keo và thể tích rót; tuy nhiên nhờ tự động hóa, thời gian chờ giữa các bước được rút ngắn và người vận hành có thể phụ trách nhiều máy hơn.
Tiêu chuẩn chất lượng và chứng từ
FAV-902 được chế tạo theo tiêu chuẩn thiết bị công nghiệp áp dụng cho máy rót – potting, với các bộ phận điện được lắp đặt theo yêu cầu an toàn điện và buồng chân không được kiểm tra độ kín trước khi giao. Tùy lô hàng và cấu hình, hồ sơ đi kèm thường bao gồm tài liệu kỹ thuật (TDS) của vật liệu keo tương thích, phiếu phân tích thành phần (COA) và bảng dữ liệu an toàn (MSDS) cho hóa chất sử dụng. Để biết chính xác chứng từ và tiêu chuẩn áp dụng cho từng đơn hàng, quý khách vui lòng liên hệ để được cung cấp hồ sơ tương ứng.
Ứng dụng thực tế
Hệ thống phù hợp với các lĩnh vực: điện tử ô tô (module đèn, cảm biến, bộ điều khiển), chiếu sáng LED công suất cao, điện tử công nghiệp và năng lượng (bộ nguồn, inverter, khối pin), thiết bị y tế và đo lường, viễn thông, cùng các ngành cơ điện tử cần bảo vệ mạch khỏi môi trường khắc nghiệt.
Ví dụ cụ thể: một khối module đèn LED nhiều điểm sáng thường được rót lớp silicone trong suốt để bảo vệ nhưng vẫn giữ khả năng truyền sáng — nếu có bọt khí, điểm sáng sẽ bị đốm mờ. Với FAV-902, chu trình chân không loại bọt và Vision xác nhận đúng vùng rót, cho lớp keo trong và phẳng hơn. Tương tự, một board mạch điều khiển trong tủ điện ngoài trời cần lớp epoxy dày phủ kín linh kiện: hệ thống rót theo đường dẫn đã lập trình giúp keo phân bố đều, tránh dồn một góc gây cong board khi keo co ngót.
Vì sao nên mua tại vattusunflower.com
vattusunflower.com cung cấp thiết bị kèm tư vấn kỹ thuật theo đúng bài toán sản xuất của khách hàng: lựa chọn cấu hình buồng, đầu rót và cụm Vision phù hợp kích thước chi tiết, thay vì bán một mẫu máy cố định. Đội ngũ hỗ trợ giúp đánh giá loại keo tương thích, xây dựng chương trình rót ban đầu và hướng dẫn vận hành. Khách hàng cũng nhận được hồ sơ kỹ thuật, chứng từ vật liệu và chính sách bảo hành theo quy định của nhà sản xuất, cùng hỗ trợ linh kiện thay thế trong quá trình sử dụng.
So với việc rót keo thủ công hoặc thuê ngoài công đoạn potting, đầu tư một hệ thống tự động giúp chủ động tiến độ, kiểm soát chất lượng ngay tại xưởng và giảm tỷ lệ phế phẩm — khoản tiết kiệm thường tích lũy rõ rệt sau một thời gian vận hành.
Hướng dẫn sử dụng và chính sách
Quy trình vận hành chuẩn gồm: nạp chi tiết vào khuôn/giá đỡ, gọi chương trình theo mã sản phẩm, để hệ thống Vision xác nhận vị trí, chạy chu trình hút chân không – rót – xả, sau đó lấy chi tiết ra và để đông kết theo thời gian khuyến nghị của nhà cung cấp keo. Thời gian đông kết phụ thuộc loại keo (epoxy, polyurethane hay silicone) và nhiệt độ môi trường; không nên tháo khuôn trước khi keo đạt độ cứng cần thiết.
Thiết bị được bảo hành theo chính sách của nhà sản xuất, thời hạn cụ thể được ghi rõ trong hợp đồng và phiếu bảo hành khi giao máy. Chế độ hậu mãi bao gồm hỗ trợ kỹ thuật từ xa, cung cấp vật tư tiêu hao và phụ tùng thay thế. Khi đặt hàng, quý khách có thể trao đổi về các ưu đãi hiện hành, phương án vận chuyển và lắp đặt tại xưởng.
Để nhận báo giá chi tiết cho Hệ thống đổ keo chân không khổ lớn tích hợp Vision FAV-902 theo đúng kích thước sản phẩm và sản lượng dự kiến, vui lòng liên hệ vattusunflower.com — đội ngũ kỹ thuật sẽ tư vấn cấu hình phù hợp và gửi báo giá trong thời gian sớm nhất.
