Bộ trộn tĩnh (Phần tử trộn) – Giải pháp trộn liên tục không cần động cơ
Trong hầu hết dây chuyền sản xuất công nghiệp, chất lượng sản phẩm cuối cùng phụ thuộc rất lớn vào khâu trộn. Khi hai dòng lưu chất có tỷ trọng, độ nhớt hoặc lưu lượng chênh lệch nhau, việc trộn đều bằng bồn khuấy truyền thống thường tốn điện, phát sinh điểm chết và cần bảo trì định kỳ. Bộ trộn tĩnh ra đời như một giải pháp thay thế gọn gàng: không động cơ, không cánh khuấy quay, không phớt làm kín, nhưng vẫn tạo ra dòng trộn đồng nhất ngay trên đường ống. Đây là lý do thiết bị này trở thành một chi tiết gần như không thể thiếu trong các hệ thống xử lý nước, hóa chất, thực phẩm, dược phẩm và vật liệu composite.
Bộ trộn tĩnh là gì?
Bộ trộn tĩnh (tiếng Anh: static mixer, inline mixer) là một thiết bị được lắp trực tiếp vào đường ống, bên trong chứa các phần tử trộn cố định. Khác với máy khuấy thông thường, thiết bị không có bộ phận chuyển động nào; năng lượng để trộn chính là áp lực bơm sẵn có của dòng chảy. Khi lưu chất đi qua, các phần tử trộn liên tục chia tách dòng, xoay chiều, đảo hướng rồi tái hợp, khiến các lớp chất lỏng mỏng dần và diện tích tiếp xúc giữa các thành phần tăng lên rất nhanh.

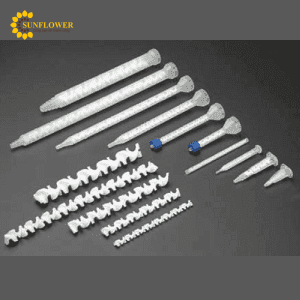

Về cấu tạo, một bộ trộn tĩnh gồm hai phần: vỏ (housing) nối với đường ống bằng mặt bích, ren hoặc đầu nối vệ sinh, và cụm phần tử trộn bên trong. Phần tử trộn phổ biến là dạng cánh xoắn ốc, các tấm lượn sóng xếp lớp hoặc dạng lưới chéo. Mỗi phần tử xoắn thường được đặt lệch nhau một góc nhất định so với phần tử liền kề, tạo ra sự đảo chiều luân phiên của dòng chảy. Với dòng chảy tầng, cơ chế chính là chia lớp và làm mỏng lớp; với dòng chảy rối, cơ chế là tạo xoáy và phân tán hướng kính. Nhờ vậy, chỉ với một đoạn ống ngắn, hai hay nhiều dòng lưu chất đã có thể hòa trộn đến mức gần như đồng nhất.
Vật liệu, thông số kỹ thuật và công nghệ chế tạo
Bộ trộn tĩnh được chế tạo đa dạng để phù hợp với từng môi trường làm việc. Vật liệu thường gặp gồm inox 304, inox 316L cho môi trường ăn mòn và nhiệt độ cao; nhựa PP, PVC, PVDF, PTFE cho hóa chất mạnh hoặc yêu cầu không nhiễm kim loại. Vỏ và phần tử trộn có thể cùng vật liệu hoặc kết hợp để tối ưu chi phí. Kiểu kết nối gồm mặt bích tiêu chuẩn, ren, đầu nối clamp vệ sinh cho ngành thực phẩm – dược phẩm.
Các thông số cần quan tâm khi chọn thiết bị là đường kính ống, lưu lượng, độ nhớt, tỷ lệ pha trộn, nhiệt độ làm việc, áp suất cho phép và mức tổn thất áp suất chấp nhận được. Do mỗi hệ thống có yêu cầu khác nhau, kích thước, số lượng phần tử trộn và vật liệu sẽ được xác định theo từng model cụ thể; khách hàng nên cung cấp thông số vận hành để được tư vấn chính xác thay vì tự chọn theo cảm tính.
Về công nghệ, phần tử trộn kim loại được gia công, tạo hình xoắn, hàn hoặc lắp khóa cơ khí vào vỏ, sau đó xử lý bề mặt (đánh bóng, passivation) để tăng khả năng chống ăn mòn và hạn chế bám cặn. Phần tử nhựa được đúc hoặc ép khuôn với dung sai kiểm soát, đảm bảo các cánh xoắn khớp đều và không tạo khe hở chết bên trong. Sự đồng tâm giữa vỏ và cụm phần tử là yếu tố quyết định hiệu quả trộn và độ ổn định của dòng chảy.
Khác biệt so với các giải pháp trộn khác
So với bồn khuấy dùng motor, bộ trộn tĩnh không có trục quay, không phớt làm kín nên loại bỏ được rủi ro rò rỉ và nhiễm bẩn, đồng thời không cần điện năng cho khâu khuấy. So với máy trộn cao tốc (high shear), thiết bị này có kết cấu đơn giản hơn, tổn thất áp suất thấp hơn và phù hợp với dòng chảy liên tục. So với cách trộn thủ công hoặc dùng đoạn ống gấp khúc, bộ trộn tĩnh cho độ đồng nhất ổn định và lặp lại được giữa các lô sản xuất. Điểm hạn chế cần lưu ý là thiết bị không xử lý được nguyên liệu dạng hạt rắn lớn hoặc dòng có độ nhớt quá cao, và thời gian lưu bên trong rất ngắn.
Tính năng nổi bật và lợi ích
- Không bộ phận chuyển động: gần như không cần bảo trì, không có vật tư thay thế định kỳ, giảm thời gian dừng máy.
- Tiết kiệm năng lượng: tận dụng áp lực bơm, không tiêu thụ điện riêng cho khâu trộn.
- Kết cấu nhỏ gọn: lắp ngay trên đường ống theo mọi hướng, không chiếm diện tích nhà xưởng.
- Trộn liên tục, ổn định: chất lượng đồng nhất giữa các mẻ, dễ tự động hóa và kiểm soát tỷ lệ pha.
- Kín hoàn toàn: hạn chế bay hơi dung môi, không tiếp xúc môi trường, an toàn với hóa chất.
- Vệ sinh: bề mặt trong nhẵn, dễ xả rửa, phù hợp tiêu chuẩn vệ sinh của ngành thực phẩm và dược phẩm.
Về độ bền và khả năng chịu nhiệt, tuổi thọ thiết bị phụ thuộc chủ yếu vào vật liệu chế tạo và môi trường lưu chất. Các model inox phù hợp với môi trường nhiệt độ cao và hóa chất ăn mòn; các model nhựa kỹ thuật phù hợp với dung dịch axit, kiềm và yêu cầu không nhiễm ion kim loại. Giới hạn nhiệt độ, áp suất cụ thể của từng model sẽ được xác nhận trong tài liệu kỹ thuật đi kèm sản phẩm. Hồ sơ chất lượng, chứng từ xuất xứ và các tài liệu TDS, MSDS, COA được cung cấp theo lô hàng khi khách hàng yêu cầu.
Ứng dụng thực tế
Bộ trộn tĩnh xuất hiện ở hầu hết ngành có nhu cầu hòa trộn hai dòng lưu chất trước khi đưa vào công đoạn tiếp theo: xử lý nước cấp và nước thải (pha hóa chất keo tụ, điều chỉnh pH, hòa trộn clo), sản xuất hóa chất, dầu khí và dung môi, chế biến thực phẩm – đồ uống (pha siro, hương liệu, chất ổn định), dược phẩm và mỹ phẩm, sơn – keo – mực in, nhựa composite và công nghiệp giấy, dệt nhuộm.
Ví dụ điển hình: trong sản xuất composite, bộ trộn tĩnh giúp trộn nhựa epoxy với chất đóng rắn ngay trước đầu phun, đảm bảo tỷ lệ chính xác và tránh đóng rắn sớm trong bồn chứa. Trong trạm xử lý nước, thiết bị hòa trộn dung dịch polymer với nước thải trong vài giây, tạo điều kiện hình thành bông cặn tốt hơn. Trong dây chuyền chiết rót, bộ trộn tĩnh giúp pha loãng siro đậm đặc với nước trước khi đóng chai mà không cần bồn trung gian.
Vì sao nên mua bộ trộn tĩnh tại vattusunflower.com?
vattusunflower.com cung cấp bộ trộn tĩnh và phần tử trộn theo nhiều chủng loại vật liệu, kích thước, kiểu kết nối, đáp ứng cả nhu cầu mua lẻ thay thế lẫn cung cấp cho dự án. Đội ngũ kỹ thuật hỗ trợ chọn đúng model dựa trên lưu lượng, độ nhớt và môi trường làm việc, giúp khách hàng tránh tình trạng thiết bị quá nhỏ gây tổn thất áp suất lớn hoặc quá lớn làm giảm hiệu quả trộn. Hàng hóa có chứng từ rõ ràng, tư vấn nhanh, hỗ trợ giao hàng và chính sách bảo hành theo từng sản phẩm. Khách hàng mua số lượng lớn hoặc theo dự án sẽ được báo giá ưu đãi và hỗ trợ kỹ thuật trong quá trình lắp đặt.
Hướng dẫn sử dụng và bảo quản
Lắp bộ trộn trên đoạn ống thẳng, đảm bảo đủ khoảng ống phía trước để hai dòng lưu chất ổn định trước khi vào thiết bị; lắp đúng chiều mũi tên chỉ dòng chảy trên thân. Nên bố trí thiết bị trước các cảm biến đo lường và trước điểm lấy mẫu để kết quả phản ánh đúng hỗn hợp. Khi khởi động, tăng lưu lượng từ từ và theo dõi chênh áp; định kỳ xả rửa hoặc tháo kiểm tra nếu lưu chất có xu hướng tạo cặn. Thiết bị không có bộ phận mài mòn nên tuổi thọ chủ yếu phụ thuộc vào độ ăn mòn của môi trường. Chính sách bảo hành, thời gian sử dụng khuyến nghị và hồ sơ COA, TDS, MSDS của từng mã hàng được vattusunflower.com cung cấp cụ thể khi quý khách gửi yêu cầu báo giá.
Để nhận tư vấn chọn bộ trộn tĩnh phù hợp và báo giá chi tiết, quý khách vui lòng truy cập vattusunflower.com và gửi thông số hệ thống của mình.
