Robot tra keo tự động 4 trục – RV Series

Robot tra keo tự động 4 trục – RV Series: Khi sự chính xác không còn phụ thuộc vào đôi tay

Trong hầu hết dây chuyền sản xuất hiện đại, keo không phải là vật liệu phụ — nó là thành phần quyết định độ kín, độ bền và tính thẩm mỹ của sản phẩm. Một đường keo quá mỏng làm rò rỉ, quá dày làm lem ra ngoài, đặt lệch vài milimét là cả chi tiết phải làm lại. Chính vì vậy, robot tra keo tự động 4 trục – RV Series ra đời như một giải pháp thay thế trực tiếp cho thao tác tra keo bằng tay, giúp doanh nghiệp giữ được sự ổn định mà lao động thủ công khó duy trì qua nhiều ca làm việc.

Vai trò của thiết bị này thể hiện rõ nhất ở hai điểm: tính lặp lại và tính kinh tế. Thay vì mỗi công nhân tra một kiểu, robot thực hiện đúng một quỹ đạo đã lập trình cho hàng nghìn sản phẩm giống nhau, từ đó giảm lượng keo tiêu hao, giảm tỷ lệ phế phẩm và rút ngắn thời gian đào tạo nhân sự. Với các doanh nghiệp đang chịu áp lực chi phí nhân công và yêu cầu chất lượng ngày càng khắt khe, đây không còn là khoản đầu tư “nên có” mà đã trở thành yêu cầu bắt buộc để giữ năng lực cạnh tranh.

Robot tra keo tự động 4 trục – RV Series là gì?

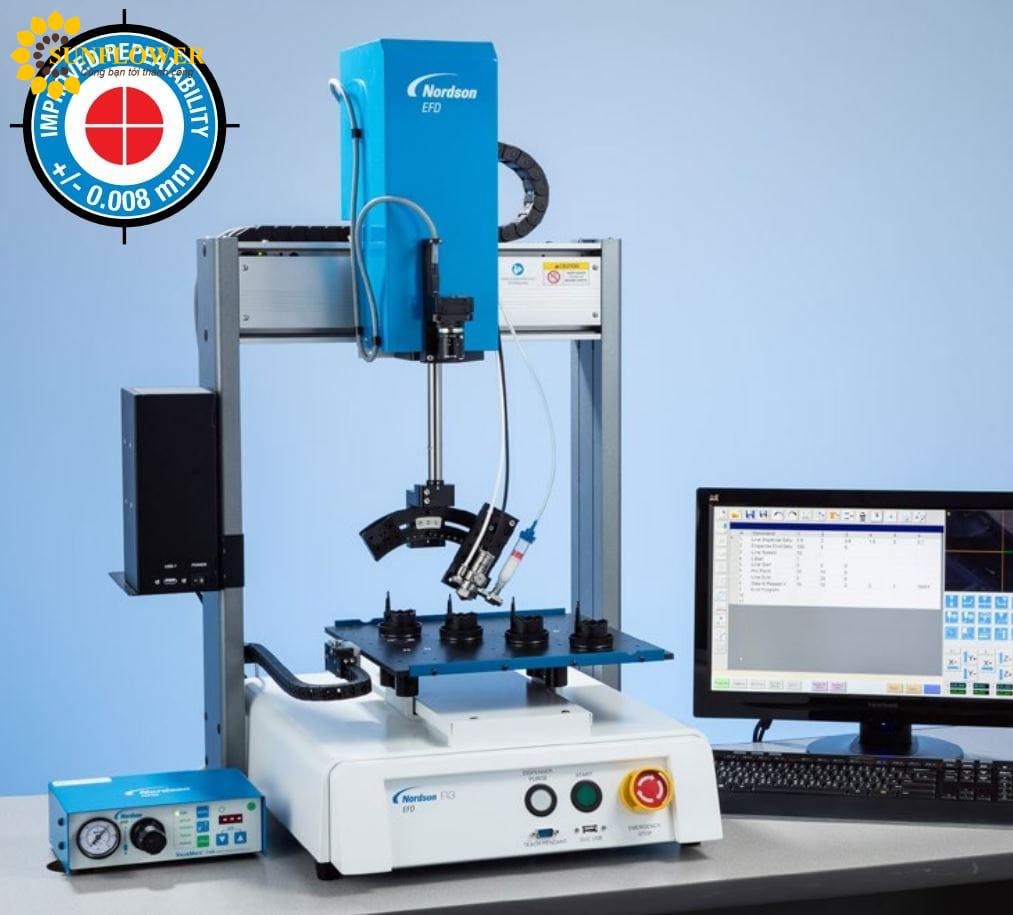

Đây là một hệ thống tra keo kiểu khung chữ nhật (Cartesian), hoạt động theo tọa độ X – Y – Z và một trục thứ tư dùng để xoay đầu tra keo hoặc bàn gá sản phẩm. Trục quay thứ tư chính là điểm khác biệt cốt lõi: nó cho phép đầu kim tra keo xoay theo góc mong muốn, nhờ đó có thể tra theo đường cong, tra viền quanh chi tiết chữ nhật, tra các góc khuất hoặc đổi hướng đường keo mà không cần tháo và gá lại sản phẩm.

Về bản chất, RV Series là một cơ cấu cơ khí chính xác được điều khiển bằng bộ điều khiển lập trình. Người vận hành “dạy” robot bằng tay điều khiển (teach pendant) hoặc nạp chương trình tọa độ, robot ghi nhớ quỹ đạo rồi tự động lặp lại. Keo được cấp từ bơm/van định lượng qua ống dẫn tới đầu kim, lượng keo điều chỉnh bằng áp suất và thời gian mở van.

Cấu tạo và thông số kỹ thuật

Một cụm RV Series tiêu chuẩn thường bao gồm các bộ phận sau:

• Khung máy và hệ trượt tuyến tính: thanh nhôm định hình hoặc thép, ray trượt và vít me/đai răng đảm bảo chuyển động êm, ít rung.
• Động cơ trục: động cơ bước hoặc servo cho từng trục, kèm cảm biến hành trình để xác định điểm gốc.
• Trục thứ tư: cơ cấu xoay đầu tra hoặc bàn xoay sản phẩm, cho phép tra theo nhiều góc.
• Hệ cấp keo: van định lượng (kiểu khí nén theo thời gian, kiểu trục vít hoặc kiểu phun), bình chứa/ống tiêm, bộ điều áp và ống dẫn keo chịu hóa chất.
• Bộ điều khiển và giao diện lập trình: lưu nhiều chương trình, nhiều điểm tra, hỗ trợ chỉnh tốc độ và lượng keo.
• Bàn gá và đồ gá: thiết kế theo từng sản phẩm để cố định chi tiết trong suốt quá trình tra.

Do RV Series được cấu hình theo từng ứng dụng, các thông số cụ thể như hành trình làm việc, tải trọng đầu tra, độ chính xác lặp lại, tốc độ di chuyển và dung tích bình keo sẽ thay đổi tùy phiên bản. Quý khách nên cung cấp kích thước sản phẩm, loại keo và sản lượng dự kiến để được tư vấn cấu hình phù hợp trước khi báo giá.

Công nghệ chế tạo

RV Series được chế tạo theo hướng module hóa: khung máy gia công chính xác, ray trượt và vít me có dung sai nhỏ giúp hạn chế độ rơ sau thời gian dài vận hành; phần điều khiển tách rời để dễ bảo trì, nâng cấp. Các bề mặt tiếp xúc keo sử dụng vật liệu chịu được dung môi và keo kỹ thuật, hạn chế ăn mòn và kết keo trong ống dẫn — nguyên nhân phổ biến gây tắc kim và làm sai lượng keo.

Khác biệt so với các sản phẩm tương tự

So với robot tra keo 3 trục thông thường, RV Series có thêm khả năng xoay, mở rộng đáng kể phạm vi hình dạng đường keo. So với tay robot khớp 6 trục, RV Series có kết cấu đơn giản hơn, chi phí đầu tư thấp hơn, dễ lập trình và phù hợp với các bề mặt phẳng hoặc cong đơn giản — vốn chiếm phần lớn công việc tra keo trong sản xuất công nghiệp. So với tra keo thủ công, khác biệt nằm ở tính ổn định: robot không mỏi, không lệch tay sau 8 giờ làm việc và không phụ thuộc vào tay nghề từng người.

Tính năng nổi bật và lợi ích

• Đường keo đều, đúng vị trí, lặp lại ổn định giữa các sản phẩm và các ca.
• Trục xoay thứ tư giúp tra được đường cong, góc cạnh và chi tiết có hình dạng phức tạp.
• Lập trình và lưu nhiều chương trình, chuyển đổi mã hàng nhanh khi sản xuất nhiều loại sản phẩm.
• Giảm hao phí keo nhờ điều chỉnh được lượng keo và tốc độ tra.
• Giảm tiếp xúc trực tiếp của công nhân với dung môi, keo và mùi hóa chất.
• Nâng cao năng suất trên mỗi giờ vận hành và ổn định chất lượng đầu ra.

Độ bền, khả năng chịu nhiệt và hiệu suất

Thiết bị được thiết kế cho môi trường xưởng sản xuất, vận hành liên tục theo ca với các linh kiện cơ khí và điện công nghiệp. Khung máy và ray trượt chịu được tải trọng làm việc thường xuyên, trong khi phần điều khiển được bố trí tách khỏi khu vực keo để hạn chế ảnh hưởng của hơi dung môi. Khả năng chịu nhiệt và độ ẩm phụ thuộc vào cấu hình và môi trường lắp đặt; với xưởng có nhiệt độ cao hoặc nhiều bụi, nên trao đổi trước để được tư vấn phương án che chắn, làm mát phù hợp. Hiệu suất thực tế phụ thuộc vào độ phức tạp của quỹ đạo, loại keo và thời gian đóng rắn giữa các chu kỳ.

Tiêu chuẩn chất lượng và chứng nhận

Sản phẩm được sản xuất và kiểm tra theo quy trình quản lý chất lượng của nhà sản xuất, với từng lô hàng được kiểm tra trước khi xuất xưởng. Các tài liệu kỹ thuật và chứng từ liên quan đến thiết bị, cũng như tài liệu về loại keo đi kèm (MSDS, TDS, COA), được cung cấp theo yêu cầu của khách hàng. Vui lòng liên hệ để nhận bộ tài liệu tương ứng với cấu hình và vật tư cụ thể.

Ứng dụng thực tế

RV Series phù hợp với các ngành điện tử – linh kiện, sản xuất vỏ nhựa và kim loại, đóng gói, giày dép, thiết bị y tế, nội thất và cơ khí chính xác.

• Điện tử: tra keo dán bo mạch, keo bảo vệ linh kiện, keo tản nhiệt quanh chip và module.
• Đóng gói – in ấn: tra keo dán mép hộp, dán mí, dán nhãn trên bề mặt phẳng.
• Cơ khí – vỏ thiết bị: tra keo gioăng quanh nắp, keo chống nước cho đường viền chi tiết chữ nhật hoặc bo góc.
• Giày dép – may mặc: tra keo theo đường cong trên đế và các chi tiết có viền uốn lượn.

Vì sao nên mua tại vattusunflower.com?

vattusunflower.com tư vấn theo đúng bài toán sản xuất của khách hàng thay vì bán một cấu hình có sẵn: từ kích thước chi tiết, loại keo, sản lượng mỗi ca đến cách bố trí dây chuyền. Khách hàng được hỗ trợ lựa chọn cấu hình, đồ gá và hệ cấp keo phù hợp, được cung cấp tài liệu kỹ thuật, và được hướng dẫn vận hành – bảo trì trong quá trình sử dụng. Đây là những yếu tố quyết định thiết bị có thực sự chạy ổn định trong xưởng hay chỉ đẹp trên catalogue.

So sánh với các giải pháp khác trên thị trường

Hướng dẫn sử dụng

Quy trình vận hành cơ bản gồm: cố định sản phẩm lên đồ gá, kiểm tra lượng keo và tình trạng kim tra, gọi chương trình tương ứng với mã hàng, chạy thử một sản phẩm để kiểm tra đường keo, sau đó chạy tự động. Cuối ca cần vệ sinh đầu kim và ống dẫn theo loại keo đang dùng để tránh kết keo. Thiết bị có thể vận hành theo ca sản xuất; tuổi thọ và thời gian sử dụng bền lâu phụ thuộc vào chế độ bảo trì định kỳ, môi trường xưởng và loại keo sử dụng. Khuyến nghị kiểm tra ray trượt, dây đai/vít me và hệ cấp keo theo lịch bảo dưỡng.

Bảo hành, chứng từ và ưu đãi

Chính sách bảo hành, thời hạn hỗ trợ kỹ thuật và điều kiện áp dụng được quy định theo từng đơn hàng và được thông báo rõ trước khi ký kết. Bộ chứng từ đi kèm gồm tài liệu kỹ thuật thiết bị và các tài liệu MSDS, TDS, COA của vật tư keo tương ứng. Khách hàng đặt hàng theo dự án hoặc theo dây chuyền được tư vấn phương án cấu hình và chính sách ưu đãi riêng.

Liên hệ báo giá

Để nhận báo giá robot tra keo tự động 4 trục – RV Series và tư vấn cấu hình phù hợp, quý khách vui lòng truy cập vattusunflower.com hoặc gửi thông tin về kích thước sản phẩm, loại keo, sản lượng dự kiến và yêu cầu về đường keo. Đội ngũ kỹ thuật sẽ phản hồi với phương án cụ thể và báo giá chi tiết.
