Giới thiệu chung về mũi khoan PCB
Trong sản xuất bảng mạch in, công đoạn khoan lỗ quyết định trực tiếp độ chính xác của toàn bộ tấm bo. Mỗi lỗ khoan vừa là điểm neo cho linh kiện xuyên lỗ, vừa là cầu nối giữa các lớp đồng, nên chỉ một sai lệch nhỏ về đường kính hay độ đồng tâm cũng đủ làm hỏng cả panel. Chính vì thế mũi khoan không còn là vật tư phụ mà là yếu tố ảnh hưởng đến tỷ lệ đạt và giá thành sản xuất. Với các xưởng gia công phíp cứng, mũi khoan cacbua đường kính nhỏ là hao mòn nhanh nhất, và việc chọn đúng loại mũi giúp giảm đáng kể thời gian dừng máy, số lần thay dao và tỷ lệ lỗ lỗi.

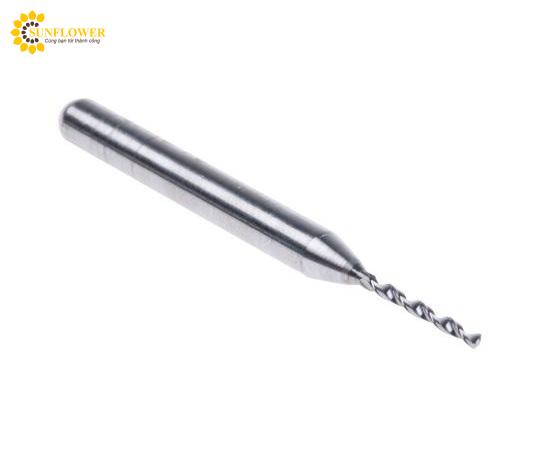

Mũi khoan PCB cacbua 1mm CIF DU70 là gì
Đây là mũi khoan chuyên dụng cho bảng mạch in, có đường kính danh nghĩa 1mm, phần cắt làm từ cacbua vonfram thay vì thép gió. Sản phẩm dùng trên máy khoan CNC đầu kẹp chuẩn, phù hợp khoan lỗ xuyên, lỗ định vị, lỗ chân linh kiện và lỗ via trên phíp FR-4 và các loại vật liệu cứng tương tự. CIF và DU70 là ký hiệu của nhà sản xuất, dùng để phân biệt dòng sản phẩm, cấp vật liệu và kiểu mài cạnh. Do ý nghĩa chính xác của hai mã này nằm trong tài liệu kỹ thuật của hãng, khách hàng nên yêu cầu TDS kèm theo khi cần đối chiếu thông số trước khi đặt hàng số lượng lớn.
Thành phần, thông số và công nghệ sản xuất
Ruột dao được thiêu kết từ bột cacbua vonfram kết hợp pha kim loại liên kết, sau đó mài định hình bằng máy CNC nhiều trục để tạo rãnh xoắn, mũi nhọn và mép cắt sắc đều. Phần chuôi thường theo chuẩn phổ biến của ngành là 3,175mm để kẹp vừa đầu kẹp collet, giúp thay dao nhanh mà không cần căn chỉnh lại. Điểm khác biệt so với mũi khoan thép gió giá rẻ là độ cứng và khả năng giữ cạnh cắt khi khoan vật liệu có sợi thủy tinh — loại vật liệu vốn rất mài mòn. So với các dòng mũi không phủ hoặc phủ lớp mỏng, mũi mã CIF DU70 hướng tới việc giảm ma sát, hạn chế dính phoi bột phíp và cho thành lỗ nhẵn hơn, nhờ đó giảm hiện tượng cháy xém mép lỗ.
Tính năng nổi bật
- Độ cứng cao: lõi cacbua vonfram cho phép khoan ở tốc độ trục chính lớn, rút ngắn thời gian gia công mỗi panel.
- Chịu nhiệt tốt: duy trì độ sắc khi nhiệt độ vùng cắt tăng, giảm nguy cơ mòn nhanh do ma sát.
- Độ chính xác đường kính: lỗ khoan đều, hạn chế sai số đường kính giữa các lỗ trong cùng một panel.
- Thành lỗ sạch: ít ba-via, ít xơ sợi thủy tinh, thuận lợi cho bước mạ đồng và in lụa phía sau.
- Tuổi thọ ổn định: số lỗ khoan được trên mỗi mũi cao hơn mũi thép, giảm chi phí vật tư tính trên đầu bo.
Khi cần xác nhận chứng nhận hay tiêu chuẩn chất lượng của lô hàng, khách hàng nên yêu cầu bộ chứng từ đi kèm thay vì dựa vào mô tả chung.
Ứng dụng thực tế
Mũi khoan 1mm phù hợp nhất với các lỗ có đường kính tương ứng trên bo mạch hai lớp và nhiều lớp, lỗ chân linh kiện xuyên lỗ, lỗ định vị cho dây nhảy và lỗ via. Trong xưởng mẫu, loại mũi này dùng để khoan thử bo nguyên mẫu trước khi chạy hàng loạt; trong dây chuyền sản xuất, nó thường nằm trong bộ dao của máy khoan tự động, khoan hàng nghìn lỗ mỗi ca. Ngoài PCB, sản phẩm còn dùng để khoan các chi tiết nhựa cứng, phíp cách điện, tấm composite mỏng — những vật liệu đòi hỏi mũi cứng và ít rung.
Vì sao nên mua tại vattusunflower.com
Điểm khác biệt của một nhà cung cấp vật tư công nghiệp không nằm ở giá niêm yết mà ở sự ổn định giữa các lô hàng. Mũi khoan cacbua cùng mã nhưng khác lô có thể lệch về độ cứng và tuổi thọ, khiến xưởng phải chỉnh lại thông số khoan liên tục. Vì vậy nên chọn đơn vị giữ được nguồn hàng đồng nhất và tư vấn đúng mã cho vật liệu bạn đang gia công. Tại vattusunflower.com, khách hàng được tư vấn theo loại phíp, số lớp và đường kính lỗ cần khoan; hàng đi kèm bộ chứng từ như MSDS, TDS và COA để đối chiếu thông số và phục vụ hồ sơ chất lượng nội bộ.
Về hướng dẫn sử dụng, nên giữ đúng tốc độ trục chính và tốc độ tiến dao theo khuyến nghị của nhà sản xuất, thay dao theo số lỗ đã khoan thay vì chờ mũi mòn hẳn, và bảo quản trong hộp chống ẩm để tránh gỉ chuôi. Thời gian sử dụng thực tế phụ thuộc vật liệu và thông số khoan, nên hãy ghi nhật ký số lỗ mỗi mũi để tính định mức chính xác. Chính sách bảo hành, ưu đãi theo số lượng và thời gian giao hàng thay đổi theo từng đợt, vui lòng liên hệ trực tiếp để được xác nhận. Liên hệ vattusunflower.com ngay hôm nay để được tư vấn kỹ thuật và báo giá mũi khoan PCB cacbua 1mm CIF DU70.
