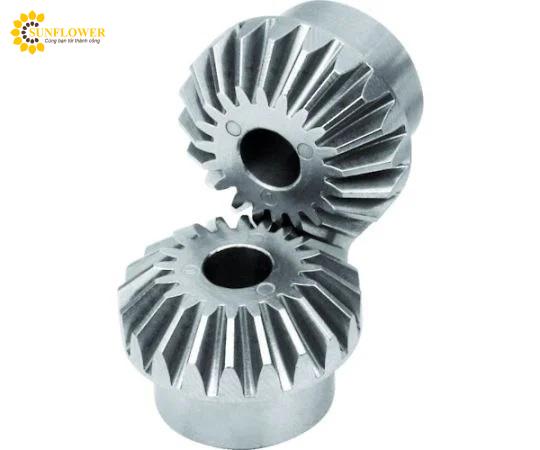

Mô-đun bánh răng cắt góc thẳng (0.5 x 20) KYOUIKU GEAR MFG M50SUM20*1103

JIS lớp 4.
Được sử dụng trong máy móc công nghiệp nói chung, máy móc thực phẩm, thiết bị y tế, v.v.
Mô-đun: 0,5
Số răng: 20
Đường kính vòng tròn tham chiếu (mm): φ10.0
Khoảng cách lắp ráp (mm): 11
Đường kính lỗ (mm): φ3
Vít lắp M: M2.5
Vít lắp LS: 2.5
Tổng chiều dài (mm): 8,00
Chiều rộng mặt (mm): 2,5
Đường kính vòng tròn đầu (mm): φ10,7
Đường kính ngoài của trục (mm): φ8
Chiều dài trung tâm (mm): 4,25
Tỷ lệ răng: 1
Độ chính xác của bánh răng: JIS B 1704 cấp 4 (không bao gồm miter MIM phun kim loại)
Góc áp suất 20°
Tỉ lệ răng: 1:1
Chất liệu/Hoàn thiện:
Thép không gỉ: SUS304L (M~SUM), SUS304 (M~SU)
Ghi chú:
Nếu vật liệu là thép không gỉ (SUS304L), vui lòng sử dụng kết hợp với bánh răng góc MIM phun kim loại.
Nếu thiết bị kết hợp được sử dụng kết hợp với các sản phẩm không phải của chúng tôi thì vấn đề có thể xảy ra.
Nước xuất xứ: Nhật Bản
Mã số: 442-2295
