Giới thiệu chung về mặt nạ hàn trong lắp ráp điện tử
Trong quy trình sản xuất bảng mạch in (PCB), không phải bề mặt nào cũng cần được phủ thiếc. Những khu vực như chân connector, tiếp điểm mạ vàng, lỗ xuyên, cạnh tiếp xúc hay vùng sẽ dán nhãn cần được che chắn tuyệt đối trước khi bo mạch đi qua lò sóng. Nếu thiếc bám nhầm vào các vị trí này, kỹ thuật viên buộc phải xử lý lại bằng tay, vừa mất thời gian vừa dễ làm bong pad hoặc hỏng linh kiện. Mặt nạ hàn tạm thời được tạo ra để giải quyết đúng bài toán đó: phủ lớp bảo vệ lên vùng cần che, để lớp này chịu nhiệt thay cho bo mạch, rồi bóc bỏ sạch sẽ sau khi hàn xong. Khi chuyển sang hàn không chì, nhiệt độ đỉnh cao hơn hàn có chì, đòi hỏi mặt nạ phải chịu nhiệt tốt hơn, khô nhanh hơn và tuyệt đối không để lại cặn ion trên bề mặt.
Mặt nạ hàn không chì Chemtronics CLF8 là gì?

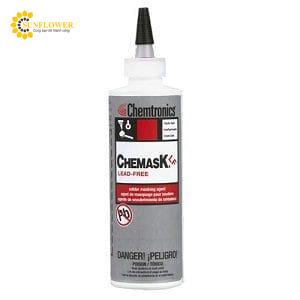

Chemtronics CLF8 (Chemask® Lead-Free) là một chất che hàn tạm thời dạng lỏng, đóng gói trong chai ép 8 fl oz, tương đương 236 ml. Sản phẩm có dạng gel lỏng màu hồng, gốc cao su tổng hợp, được thiết kế để phủ lên các vùng không có linh kiện của PCB trước khi qua lò hàn sóng. Sau khi khô, lớp mặt nạ tạo thành một màng liền, dẻo và dai, có thể bóc ra bằng nhíp hoặc tay sau khi hoàn tất quá trình hàn. Đây là sản phẩm dùng một lần trong chu trình, khác hoàn toàn với lớp phủ solder resist cố định của nhà máy.
Thành phần, thông số kỹ thuật và công nghệ sản xuất
- Xuất xứ: Mỹ, thương hiệu Chemtronics thuộc ITW.
- Màu sắc: hồng, dễ nhận biết bằng mắt thường khi cần bóc sạch.
- Gốc vật liệu: cao su tổng hợp, không chứa silicone.
- Độ nhớt: khoảng 190.000 cPs – dạng gel đặc, giữ được hình dạng đường phủ sau khi đùn ra.
- Dung tích: 236 ml/chai ép, đóng thùng 24 chai.
- Hạn sử dụng: 24 tháng kể từ ngày sản xuất.
- Dung môi bay hơi gồm một lượng nhỏ methanol và titan dioxide theo công bố trong bảng an toàn.
Điểm khác biệt so với các loại mặt nạ hàn thông thường nằm ở việc sản phẩm được phối liệu riêng cho môi trường hàn không chì, đồng thời vẫn dùng được với hàn thiếc–chì. Lớp màng sau khi đóng rắn có độ đàn hồi tốt nên khi bóc không bị gãy vụn trong lỗ xuyên.
Tính năng nổi bật của CLF8
- Chịu nhiệt ngắn hạn tới 288°C (550°F), đủ cho các chu trình hàn không chì điển hình.
- Khô không dính sau khoảng 15 phút; có thể đưa vào lò preheat chỉ sau 4 phút kể từ lúc phủ.
- Tương thích với flux nhựa thông, flux không rửa và flux hòa tan trong nước.
- Không bị ảnh hưởng bởi dung môi làm sạch, giữ nguyên lớp che trong các bước vệ sinh bo mạch.
- Không để lại cặn ion, không gây rò rỉ hay phát triển nhánh dendrite.
- Đạt yêu cầu RoHS, không chứa chất cần khai báo SVHC.
Ứng dụng thực tế của CLF8
Sản phẩm được dùng rộng rãi trong các nhà máy lắp ráp điện tử và xưởng sửa chữa bo mạch: che tiếp điểm, chân pin, post, đầu cắm và cạnh kết nối trước khi qua lò sóng; che vùng tiếp xúc trong lúc phủ conformal coating; che lỗ xuyên khi chỉ muốn hàn chọn lọc một vài chân. Ngoài dây chuyền sản xuất, CLF8 còn hữu ích cho phòng R&D khi thử nghiệm mẫu thủ công, hoặc cho kỹ thuật viên sửa board trong trường hợp cần hàn cục bộ mà không muốn ảnh hưởng lân cận.
Vì sao nên mua CLF8 tại vattusunflower.com
So với việc dùng băng dính chịu nhiệt hay keo tự pha, mặt nạ hàn chuyên dụng giúp tiết kiệm thời gian thao tác, giảm tỷ lệ làm lại và hạn chế rủi ro hỏng bo mạch. Chọn mua tại vattusunflower.com, khách hàng nhận được hàng chính hãng Chemtronics, có đầy đủ MSDS và TDS của nhà sản xuất, hỗ trợ chứng từ theo yêu cầu cho từng lô hàng, cùng hướng dẫn sử dụng chi tiết: giữ chai nghiêng khoảng 60 độ khi đùn, phủ thành đường dày vừa phải, tránh đẩy gel lọt sâu vào lỗ xuyên, và bóc lớp màng khi coating còn hơi mềm để mép cắt sạch. Đội ngũ kỹ thuật sẵn sàng tư vấn chọn đúng mã hàng, số lượng và cách bảo quản để sản phẩm giữ được chất lượng đến hạn 24 tháng. Liên hệ ngay với vattusunflower.com để được báo giá và tư vấn cụ thể.
