Giới thiệu chung về lớp phủ mạch bảo vệ bo mạch điện tử
Trong sản xuất và lắp ráp bo mạch điện tử, bản thân linh kiện và mối hàn luôn phải đối mặt với độ ẩm, hơi muối, khí ăn mòn, bụi kim loại và hiện tượng phóng điện bề mặt. Chỉ một lớp ẩm ngưng tụ cũng đủ làm rò dòng giữa các chân linh kiện có mật độ cao, gây đoản mạch, ăn mòn mối hàn và làm sai lệch tín hiệu. Lớp phủ mạch (conformal coating) ra đời để giải quyết đúng bài toán đó: tạo một màng polymer mỏng, liên tục, bám chắc lên bề mặt bo mạch, cách ly linh kiện khỏi môi trường nhưng vẫn giữ nguyên khả năng tản nhiệt và không làm thay đổi thiết kế mạch. Với các thiết bị hoạt động ở điện áp cao hoặc môi trường khắc nghiệt, lớp phủ không còn là tùy chọn mà là yêu cầu bắt buộc để đảm bảo độ tin cậy.
Lớp phủ mạch Konform AR CTAR-5 là gì

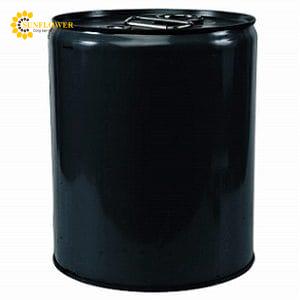

Konform AR CTAR-5 là lớp phủ mạch gốc acrylic dạng lỏng, pha sẵn sử dụng, được đóng trong can 5 gallon (khoảng 18,5 lít) thuộc dòng Konform AR của Chemtronics. Sau khi dung môi bay hơi, sản phẩm tạo thành màng phim trong suốt, cứng và bền, phủ kín bề mặt bo mạch in và các cụm lắp ráp điện tử. Đây là dòng sản phẩm được thiết kế chuyên biệt để chống hồ quang điện áp cao và hiện tượng phóng điện hào quang (corona) giữa các điểm có mật độ điện trường lớn, đồng thời bảo vệ bo mạch trước độ ẩm, muối, hơi ăn mòn và nấm mốc. CTAR-5 là quy cách dung tích lớn, phù hợp cho dây chuyền sản xuất hàng loạt hoặc nhúng phủ thủ công quy mô xưởng.
Thành phần, thông số kỹ thuật và công nghệ sản xuất
Sản phẩm có thành phần chính là nhựa acrylic hòa tan trong hệ dung môi hữu cơ, dạng lỏng sẵn dùng, không cần pha trộn. Một số thông số tiêu biểu theo tài liệu kỹ thuật của nhà sản xuất:
- Tỷ trọng: 0,93 (phần lỏng, ở 20°C)
- Độ nhớt: 70 ± 5 cps ở 25°C, phù hợp cho phun, nhúng, quét và flow coating
- Điện trở suất khối: 1 x 10^14 ohm·cm
- Độ bền đánh thủng điện môi: lên tới 8.300 V/mil
- Chỉ số phóng điện bề mặt CTI: 250 (cấp PLC 2)
- Hệ số giãn nở nhiệt: 5 x 10^-5 in/in/°C
- Điểm chớp cháy: khoảng 30°F (-1°C), sản phẩm dễ cháy, cần bảo quản và sử dụng đúng quy định an toàn
- Hàm lượng VOC: 88,9%; thời hạn sử dụng 2 năm
Điểm khác biệt so với các lớp phủ polyurethane hay silicone là màng acrylic của Konform AR cứng hơn, chống mài mòn tốt, khả năng bám dính cao và đặc biệt dễ sửa chữa, dễ bóc tách khi cần thay linh kiện.
Tính năng nổi bật của Konform AR CTAR-5
- Màng phủ trong suốt, không ngả màu theo thời gian trong điều kiện sử dụng bình thường, giúp quan sát và kiểm tra mối hàn sau phủ
- Có chứa chất chỉ thị phát quang dưới đèn UV, hỗ trợ kiểm tra độ phủ đồng đều và phát hiện vùng thiếu phủ nhanh chóng
- Khả năng cách điện vượt trội, hạn chế hồ quang và đoản mạch ở các bo mạch điện áp cao
- Chịu dải nhiệt làm việc rộng từ -59°C đến 132°C sau khi khô hoàn toàn
- Kháng axit tốt, bám dính và chống mài mòn ở mức rất tốt
- Khô không dính sau khoảng 30 phút; đóng rắn hoàn toàn sau 24 giờ ở 25°C hoặc 8 giờ ở 77°C
- Đáp ứng tiêu chuẩn MIL-I-46058C Type AR, phù hợp IPC-CC-830, được UL công nhận và tuân thủ RoHS/WEEE
Ứng dụng thực tế của Konform AR CTAR-5
Sản phẩm được dùng rộng rãi trong hàng không, thiết bị truyền thông dữ liệu, thiết bị đo lường và điều khiển, sản xuất ô tô, công nghiệp hàng hải và các hệ thống điều khiển quá trình. Ví dụ cụ thể: phủ bảo vệ bo mạch nguồn xung và board cao áp trong thiết bị y tế – công nghiệp; phủ board điều khiển trong tủ điện ngoài trời, tủ ngoài khơi nơi có hơi muối; phủ cụm mạch trên tàu biển, giàn khoan; phủ bo mạch ô tô, xe điện ở khoang máy rung động và chênh lệch nhiệt lớn; phủ các board viễn thông, thiết bị quan trắc môi trường. Sản phẩm cũng thường được dùng khi cần phủ nhanh, phủ chọn vùng bằng thiết bị định lượng hoặc phủ cả tấm bằng phương pháp nhúng.
Vì sao nên mua Konform AR CTAR-5 tại vattusunflower.com
Chọn đúng sản phẩm và đúng nguồn cung quan trọng không kém việc chọn đúng công nghệ. Konform AR CTAR-5 là hàng chính hãng, có đầy đủ tài liệu kỹ thuật TDS, phiếu an toàn MSDS và chứng từ COA theo lô, giúp doanh nghiệp thuận lợi khi kiểm tra chất lượng đầu vào và phục vụ đánh giá nhà cung cấp. So với việc dùng lớp phủ gốc dung môi giá rẻ không rõ nguồn gốc, sản phẩm này cho màng phủ ổn định, độ bền điện môi cao và đặc tính dễ sửa chữa – yếu tố tiết kiệm chi phí sửa board về lâu dài.
Khi sử dụng, cần làm sạch và sấy khô bo mạch trước khi phủ, che chắn các vùng không phủ như jack cắm, công tắc, tiếp điểm; có thể pha loãng bằng toluene khan nếu cần điều chỉnh độ nhớt và bảo quản nơi thoáng mát, tránh nguồn nhiệt. Có thể loại bỏ màng phủ đã khô bằng dung môi thơm hoặc xeton khi cần thay linh kiện.
Liên hệ vattusunflower.com để được tư vấn kỹ thuật, kiểm tra tồn kho quy cách 5 gallon và nhận báo giá ưu đãi cho đơn hàng số lượng lớn.
