Giới thiệu chung về khối tiếp điểm ZBE101
Trong một tủ điều khiển, nút nhấn hay công tắc xoay chỉ là phần vỏ và cơ cấu tác động. Thứ quyết định tín hiệu có được đóng cắt hay không lại nằm ở khối tiếp điểm gắn phía sau. Đây là chi tiết nhỏ nhưng ảnh hưởng trực tiếp đến độ tin cậy của toàn bộ mạch điều khiển: một tiếp điểm chập chờn có thể khiến động cơ khởi động sai, đèn báo không lên hoặc hệ thống dừng khẩn cấp không hoạt động đúng lúc. Vì vậy khi lắp đặt, bảo trì hay thay thế thiết bị, việc chọn đúng khối tiếp điểm phù hợp với thân nút và đúng loại tiếp điểm (thường mở/thường đóng) là yêu cầu bắt buộc. ZBE101 là một trong những mã được dùng phổ biến nhất trong dòng nút nhấn 22 mm của Schneider Electric.
ZBE101 là gì

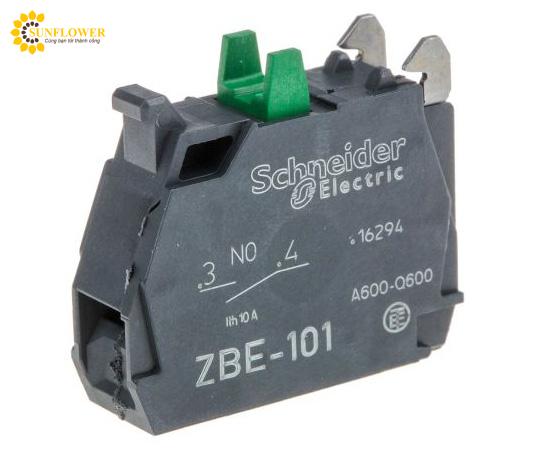

ZBE101 là khối tiếp điểm đơn (single contact block) thuộc dòng Harmony, dùng cho các bộ nút nhấn, công tắc chọn và đèn báo cỡ 22 mm của Schneider Electric, tương thích với thân ZB4 (kim loại) và ZB5 (nhựa). Khối này mang 01 tiếp điểm thường mở (1 NO), đầu nối kiểu vít siết. Khi người vận hành ấn nút, cần tác động đẩy tiếp điểm khép mạch; khi nhả, lò xo hồi vị đưa tiếp điểm về trạng thái hở. Khối tiếp điểm được gài vào đế nút bằng chốt nhựa, tháo ra bằng một thao tác bấm nhả mà không cần tháo rời cả cụm nút khỏi mặt tủ.
Thành phần, thông số và công nghệ sản xuất
Về cấu tạo, ZBE101 gồm thân nhựa cách điện đúc, cặp má tiếp điểm bằng hợp kim dẫn điện, lò xo phản hồi, cần đẩy và bộ cực vít có bản ép giữ dây. Các thông số kỹ thuật cơ bản mà nhà sản xuất công bố:
- Loại tiếp điểm: 1 NO, đầu nối vít siết.
- Dòng điện nhiệt danh định: 10 A.
- Điện áp cách điện danh định: tới 600 V.
- Tiêu chuẩn áp dụng: IEC/EN 60947-5-1 cho thiết bị điều khiển hạ áp.
- Phù hợp với dây dẫn tiết diện thông dụng trong tủ điện, siết bằng tuốc nơ-vít dẹt cỡ nhỏ.
Điểm khác biệt so với các loại tiếp điểm dùng đầu cos faston hoặc hàn dây là kiểu vít siết cho phép đấu nối nhanh bằng dây đơn hoặc dây bọc, không cần mua thêm đầu cos, đồng thời vẫn tháo siết lại nhiều lần khi sửa chữa. Cơ cấu gài chốt giúp việc hoán đổi vị trí NO/ND trong cùng một nút diễn ra thuận tiện.
Tính năng nổi bật
- Độ tin cậy tiếp xúc cao: lực ép lò xo ổn định giúp tiếp điểm không bị rung, hạn chế tia hồ quang khi đóng cắt tải nhỏ.
- Chịu nhiệt và cách điện tốt: thân nhựa kỹ thuật chịu được nhiệt độ làm việc trong tủ điện, duy trì điện trở cách điện trong môi trường ẩm.
- Tuổi thọ cơ học và điện cao: thiết kế cho số lần tác động lớn, phù hợp nút nhấn thao tác liên tục.
- Lắp đặt nhanh: gài chốt vào thân nút, không cần dụng cụ chuyên dụng.
- Đồng bộ hệ sinh thái Harmony: dùng chung đế với nút nhấn, công tắc, đèn báo 22 mm, giúp giảm chủng loại vật tư dự phòng.
Ứng dụng thực tế
ZBE101 xuất hiện ở hầu hết mạch điều khiển công nghiệp: nút khởi động động cơ, nút reset sau sự cố, nút xác nhận trong tủ điều khiển máy CNC, dây chuyền đóng gói, hệ thống bơm – quạt thông gió, tủ điện tòa nhà, trạm xử lý nước. Ví dụ, ở một tủ khởi động trực tiếp, nút Start dùng tiếp điểm NO của ZBE101 để cấp điện cho cuộn hút công tắc tơ; nút Stop dùng tiếp điểm thường đóng. Trong bảng tín hiệu PLC, khối này cũng được dùng làm đầu vào số cho các lệnh xác nhận, chuyển chế độ tay/tự động.
Vì sao nên mua ZBE101 tại vattusunflower.com
Hàng chính hãng Schneider Electric có ưu thế rõ rệt so với các loại tiếp điểm trôi nổi: kích thước gài chuẩn, lực ép lò xo đúng thiết kế và tuổi thọ tiếp điểm ổn định, tránh được tình trạng chập chờn sau vài tháng sử dụng — nguyên nhân khiến nhiều xưởng phải dừng máy để dò lỗi. Khi đặt tại vattusunflower.com, khách hàng được tư vấn đúng loại NO/ND theo sơ đồ mạch, hướng dẫn cách gài khối vào thân nút và siết cực vít đúng lực để không làm biến dạng bản ép, kéo dài thời gian sử dụng. Chứng từ đi kèm gồm MSDS, TDS và COA theo lô hàng để phục vụ nghiệm thu và lưu hồ sơ chất lượng. Đội ngũ hỗ trợ báo giá nhanh, có ưu đãi cho đơn số lượng lớn và khách hàng mua định kỳ. Hãy liên hệ ngay với vattusunflower.com để được tư vấn kỹ thuật và nhận báo giá ZBE101.
