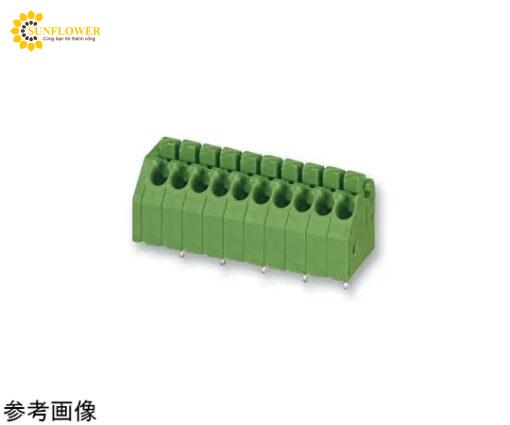

Giới thiệu chung về khối đầu cuối tới bo mạch 5 cực Phoenix Contact PTSA 1.5/5-3,5-Z
Trong bất kỳ tủ điện, bo mạch điều khiển hay thiết bị công nghiệp nào, điểm nối giữa dây dẫn và mạch in luôn là vị trí nhạy cảm nhất. Một mối nối lỏng lẻo có thể làm sai tín hiệu, nóng chân tiếp xúc, thậm chí gây chập cháy cả hệ thống. Khối đầu cuối tới bo mạch (PCB terminal block) ra đời để giải quyết đúng điểm yếu đó: thay vì hàn dây trực tiếp, người thiết kế dùng một khối kẹp cố định trên mạch in, cho phép đấu – tháo dây nhiều lần mà vẫn giữ tiếp xúc ổn định. Với các thiết bị có mật độ linh kiện cao, một khối đầu cuối nhỏ gọn, nhiều cực, bước chân hẹp là lựa chọn gần như bắt buộc để vừa tiết kiệm diện tích mạch, vừa đảm bảo an toàn khi vận hành và bảo trì.
PTSA 1.5/5-3,5-Z là gì
Đây là khối đầu cuối hàn trực tiếp lên mạch in của Phoenix Contact, thuộc dòng PTSA 1.5. Tên sản phẩm đã hàm chứa gần như toàn bộ thông tin cần thiết: PTSA là dòng đầu cuối dùng cơ cấu kẹp lò xo, 1.5 là tiết diện dây danh định 1,5 mm² (tương đương cỡ 16 AWG), số 5 là số cực của khối, 3,5 là bước chân 3,5 mm, và hậu tố Z chỉ phiên bản có hướng dẫn dây vuông góc với mặt bo mạch. Sản phẩm cho phép đưa dây vào từ phía trên, siết chặt bằng lò xo thay vì vít, phù hợp cho các bo mạch điều khiển cần đấu nối nhanh, gọn và có mật độ cực dày.
Thành phần, thông số và công nghệ sản xuất
Về cấu tạo, sản phẩm gồm ba phần chính:
- Thân vỏ bằng nhựa cách điện chịu nhiệt, có vách ngăn giữa các cực và các rãnh định hướng dây.
- Cơ cấu lò xo kẹp bằng thép không gỉ, tạo lực ép ổn định lên dây dẫn.
- Thanh dẫn bằng hợp kim đồng mạ thiếc, dẫn điện tốt và chống oxy hóa, có chân hàn gắn xuống mạch in.
Thông số cơ bản: 5 cực, bước chân 3,5 mm, tiết diện dây danh định 1,5 mm² tương đương 16 AWG, kiểu kẹp lò xo, hướng dẫn dây vuông góc. Công nghệ sản xuất gồm dập – mạ kim loại, đúc nhựa chính xác và lắp ráp tự động, sau đó kiểm tra lực kẹp và độ dẫn. Điểm khác biệt so với các khối đầu cuối dùng vít cùng kích thước là không có vít để nới lỏng theo thời gian, thao tác nhanh hơn và không cần mô-men siết.
Tính năng nổi bật
Cơ cấu lò xo tự hãm giữ dây bằng lực đàn hồi liên tục, nên mối nối không bị lỏng khi thiết bị rung lắc. Việc đấu dây chỉ cần một tuốc-nơ-vít nhỏ để mở kẹp, không cần siết lực, rất thuận tiện khi lắp ráp hàng loạt hay sửa chữa tại hiện trường. Thân vỏ nhựa chịu nhiệt giúp khối chịu được nhiệt độ hàn sóng và hàn reflow khi gắn lên mạch in. Bước chân 3,5 mm cho phép xếp nhiều cực trên chiều dài ngắn, phù hợp bo mạch nhỏ. Khối có thể đấu – tháo nhiều lần mà vẫn giữ được chất lượng tiếp xúc, đồng thời giúp hạn chế rủi ro tuốt dây sai hoặc đứt sợi. Sản phẩm thuộc dòng có hồ sơ kỹ thuật và tài liệu chất lượng do nhà sản xuất công bố, khách hàng có thể yêu cầu cung cấp khi cần đối chiếu.
Ứng dụng thực tế
Khối đầu cuối này phù hợp với các bo mạch cần đấu dây tín hiệu và nguồn công suất nhỏ. Điển hình là module vào/ra của PLC, bộ điều khiển thiết bị công nghiệp, biến tần, bộ nguồn, bộ sạc, đèn LED công nghiệp, thiết bị đo lường và cảm biến. Trong nhà thông minh và điện tử dân dụng, sản phẩm dùng để nối dây cảm biến, động cơ nhỏ, quạt tản nhiệt lên bo mạch điều khiển. Với thiết bị y tế, thiết bị kiểm tra hay máy tự động nhỏ, kiểu kẹp lò xo giúp việc thay thế linh kiện tại chỗ nhanh và an toàn hơn so với hàn trực tiếp.
Vì sao nên chọn mua tại vattusunflower.com
Khách hàng tìm mua khối đầu cuối Phoenix Contact thường quan tâm nhất đến việc hàng có đúng chủng loại, đúng bước chân và số cực hay không, vì chỉ lệch 0,5 mm là bo mạch đã không lắp vừa. Tại vattusunflower.com, đội ngũ tư vấn sẽ đối chiếu đúng mã PTSA 1.5/5-3,5-Z với thiết kế mạch của bạn, gợi ý phương án thay thế tương đương nếu cần, đồng thời hướng dẫn cách tuốt dây đúng chiều dài, mở kẹp và kiểm tra lại mối nối sau khi đấu. Hồ sơ chứng từ như MSDS, TDS, COA được cung cấp theo yêu cầu để phục vụ nghiệm thu và lưu hồ sơ chất lượng. Chính sách bảo hành và đổi trả được thông báo rõ trước khi đặt hàng, cùng ưu đãi giá cho đơn số lượng lớn và hỗ trợ giao hàng nhanh cho khách công nghiệp. Sản phẩm dùng bền trong nhiều năm nhờ cơ cấu lò xo không hao mòn như vít, giúp giảm chi phí bảo trì về sau. Hãy liên hệ vattusunflower.com để được tư vấn kỹ thuật và nhận báo giá chi tiết cho nhu cầu của bạn.
