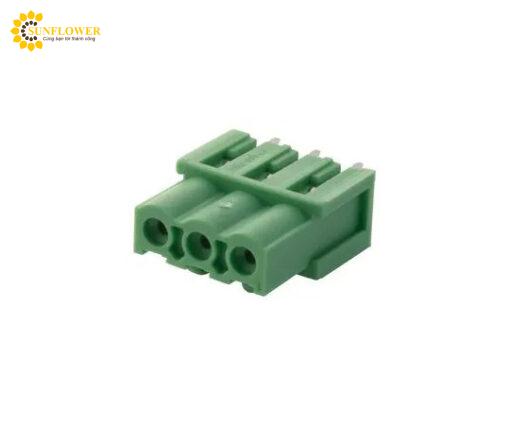

Giới thiệu chung về khối đầu cuối Ổ cắm 3 POS TH PHOENIX CONTACT ICV 2,5/ 3-G-5,08
Trong bất kỳ thiết bị điện – điện tử công nghiệp nào, bo mạch điều khiển cũng phải được nối ra bên ngoài: tới dây tín hiệu, cảm biến, động cơ, bộ nguồn hay các module khác. Khối đầu cuối đảm nhận đúng vai trò đó – vừa giữ tiếp xúc điện ổn định lâu dài, vừa cho phép tháo lắp nhanh khi bảo trì, thay thế thiết bị. Một mối nối lỏng lẻo hoặc kém chịu nhiệt có thể gây phát nóng cục bộ, chập chờn tín hiệu và làm dừng cả dây chuyền, nên việc lựa chọn đầu nối phù hợp ảnh hưởng trực tiếp đến độ tin cậy vận hành. Khối đầu cuối Ổ cắm 3 POS TH PHOENIX CONTACT ICV 2,5/ 3-G-5,08 là dòng sản phẩm thuộc nhóm kết nối tháo lắp được dùng phổ biến cho các bo mạch công nghiệp, thiết bị đo lường và tủ điều khiển cần mối nối gọn, chắc và có thể thao tác nhiều lần.
ICV 2,5/ 3-G-5,08 là gì
Đây là một khối đầu nối (header) loại hàn trực tiếp lên bo mạch theo công nghệ xuyên lỗ THT, gồm 3 cực trên một hàng, bước chân 5,08 mm, thuộc hệ đầu nối 2,5 mm² của Phoenix Contact. Phần thân được gọi là “ổ cắm” vì nó là phía cố định trên bo mạch, tiếp nhận đầu nối cắm tương thích cùng bước 5,08 mm để tạo thành cặp kết nối tháo lắp được. Nhờ thiết kế này, kỹ thuật viên có thể rút toàn bộ bó dây ra khỏi bo mạch chỉ bằng một thao tác, thay vì tháo từng điểm hàn, rất thuận tiện cho sản xuất hàng loạt và sửa chữa tại hiện trường.
Thành phần, thông số và công nghệ sản xuất
Sản phẩm gồm hai phần chính: vỏ cách điện bằng polyamide (PA) màu xanh lá đặc trưng của Phoenix Contact, có khả năng chống cháy theo cấp UL 94 V-0, và hệ chân tiếp xúc bằng hợp kim đồng mạ thiếc giúp giảm điện trở tiếp xúc, hạn chế oxy hóa. Các thông số điển hình theo công bố của nhà sản xuất:
- Bước chân (pitch): 5,08 mm, số cực: 3, bố trí một hàng.
- Kiểu kết nối bo mạch: hàn xuyên lỗ THT.
- Tiết diện dây danh định: 2,5 mm²; dòng định mức khoảng 12 A, điện áp định mức 320 V (III/2).
- Nhiệt độ làm việc: khoảng -40 °C đến +100 °C.
Điểm khác biệt so với các đầu nối rẻ tiền trên thị trường nằm ở dung sai gia công: vỏ nhựa được đúc chính xác để các cực thẳng hàng, chân hàn có gờ giữ chắc trên mạch in, không bị xô lệch khi hàn sóng. Nhựa cách điện chịu được nhiệt độ hàn trong thời gian ngắn mà không biến dạng, nhờ vậy mối hàn đạt độ bóng và độ bền cơ học cao hơn.
Tính năng nổi bật của ICV 2,5/ 3-G-5,08
- Độ bền cơ học tốt, chống rung và chống va đập trong môi trường máy móc hoạt động liên tục.
- Khả năng chịu nhiệt ổn định, phù hợp lắp trên bo mạch gần nguồn phát nhiệt hoặc trong tủ điện kín.
- Vật liệu chống cháy UL 94 V-0 giúp hạn chế lan truyền lửa khi có sự cố.
- Kết cấu vỏ có gờ định hướng, giúp thao tác cắm đúng chiều, giảm rủi ro lắp nhầm.
- Tiếp xúc mạ thiếc cho điện trở tiếp xúc thấp, ổn định qua nhiều chu kỳ cắm – rút.
- Thiết kế mở rộng linh hoạt: có thể ghép nhiều khối cạnh nhau trên cùng một bo mạch theo bước 5,08 mm.
Ứng dụng thực tế
Khối đầu nối này xuất hiện nhiều trong các bo mạch điều khiển và module I/O của PLC, bộ biến tần, bộ nguồn, đồng hồ đo điện, thiết bị y tế, đèn LED công nghiệp, hệ thống điện mặt trời và tủ điện tự động hóa. Ví dụ, trên một module ngõ ra relay, ba cực của ICV 2,5/ 3-G-5,08 có thể bố trí cho tiếp điểm chung – thường mở – thường đóng, cho phép rút nhanh giắc dây khi thay module mà không phải tháo tủ. Trong thiết bị đo lường, đầu nối giúp tách rời phần cảm biến với phần xử lý tín hiệu để hiệu chuẩn dễ dàng.
Vì sao nên mua ICV 2,5/ 3-G-5,08 tại vattusunflower.com
Chọn đúng mã hàng là yếu tố quyết định: một số đầu nối trôi nổi có bước chân danh nghĩa 5,08 mm nhưng sai dung sai, khiến giắc cắm không khớp hoặc tiếp xúc kém sau vài lần thao tác. Tại vattusunflower.com, sản phẩm được cung cấp đúng chủng loại Phoenix Contact, có chứng từ đi kèm gồm MSDS, TDS và COA để bộ phận kỹ thuật – chất lượng đối chiếu trước khi đưa vào sản xuất. Đội ngũ tư vấn hỗ trợ chọn đúng số cực, bước chân và đầu nối cắm tương thích, hướng dẫn hàn đúng nhiệt độ, cách xử lý khi cần thay thế tại hiện trường. Chính sách bảo hành và đổi trả theo quy định của đơn vị phân phối, cùng ưu đãi giá cho đơn hàng số lượng và khách hàng dự án. Quý khách cần báo giá, chứng từ kỹ thuật hoặc tư vấn thay thế tương đương, vui lòng liên hệ vattusunflower.com để được hỗ trợ nhanh nhất.
