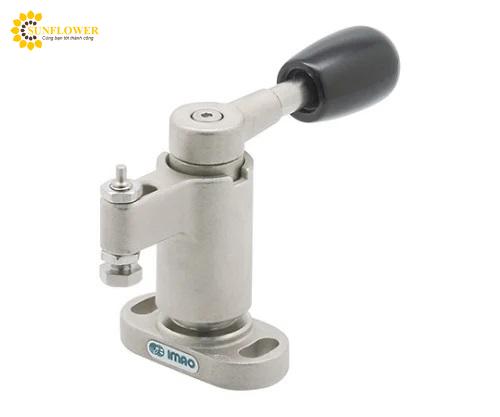

Kẹp xoay Imao QLSWC200R-NP

Kiểu: QLSWC-NP
Thân, cần gạt, bu lông điều chỉnh: Mạ niken điện phân và tôi luyện S45C
Móc: SCM440 Mạ niken điện phân được tôi và tôi luyện
Trục cam: Mạ niken điện phân được cacbon hóa và làm nguội bằng SCM415
Tay cầm: Nhựa phenolic màu đen
Kẹp & nút chặn
kẹp xoay
Đã phát hành phim sản phẩm WEB tiêu chuẩn RoHS Niken điện cực Imao
Hướng quay: phải
Chiều cao kẹp Lưu ý 1) [Kẹp phẳng (đối với bề mặt hoàn thiện)] tối thiểu: 32,5 (31,7 đến 33,2) tối đa: 39 (38,2 đến 39,7)
Chiều cao kẹp Lưu ý 1) [Kẹp điểm (đối với bề mặt da đen)] tối thiểu: 33,5 (32,7 đến 34,2) tối đa: 40 (39,2 đến 40,7)
Hành trình kẹp: 1,5
Hành trình tiến nhanh: 1,4
Kích thước L2 (mm): 37
Kích thước L3 (mm): 8
Kích thước L1 (mm): 45
Kích thước L4 (mm): 20.7
Kích thước W (mm): 65
Kích thước L (mm): 30
Kích thước H5 (mm): 12
Kích thước B (mm): 8.4
Kích thước Dp (mm): 48
Kích thước H (mm): 82
Kích thước D (mm): 30
Kích thước W1 (mm): 16
Kích thước W2 (mm): 8.4
Kích thước H3 (mm): 18
Kích thước H2 (mm): 50
Kích thước M (mm): M8x1,25
Kích thước H4 (mm): 45,5
Kích thước R (mm): 80
Kích thước A (mm): 26
Kích thước H1 (mm): 76,5
Tải đòn bẩy (N) Lưu ý 2): 200
Lực kẹp (N): 2.200
Cơ cấu kẹp: cam xoắn ốc góc 4°
Khối lượng (g): 570
Số model của nhà sản xuất: QLSWC200R-NP
