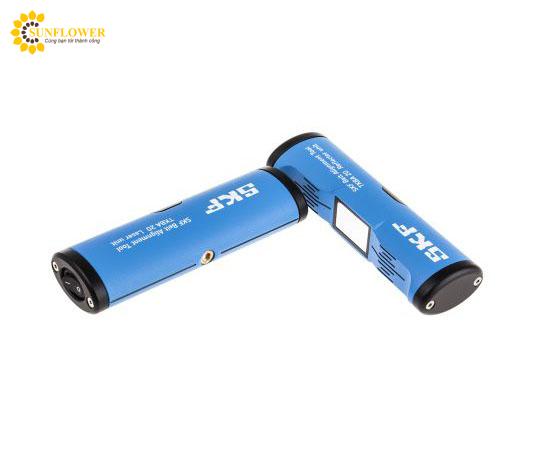

Công cụ căn chỉnh bằng laser (0,02o @ 2 m (góc), 0,5 mm (độ lệch)) SKF TKBA 20

SKF – Công cụ căn chỉnh dây đai bằng laser TKBA
Việc điều chỉnh sai đai truyền động và ròng rọc là nguyên nhân đáng kể gây ra tiếng ồn, rung động, ổ trục và ròng rọc bị mài mòn, dẫn đến hư hỏng ổ trục sớm và gây tốn kém thời gian ngừng hoạt động của máy.
Máy căn chỉnh dây đai bằng laser của SKF cung cấp khả năng căn chỉnh nhanh hơn và chính xác hơn so với các phương pháp truyền thống.
Có nhiều tác dụng khác nhau như tuổi thọ vòng bi dài hơn, giảm tiếng ồn và độ rung, đồng thời giảm thiểu độ mài mòn của ròng rọc và chuyến bay.
Một thiết bị có thể điều chỉnh sự liên kết của tất cả các bộ truyền động đai.
Các tính năng và lợi ích: ;Lắp đặt nhanh chóng và dễ dàng với nam châm mạnh ;Dễ dàng điều chỉnh đồng thời lực căng và định tâm
TKBA10 & TKBA20
Các công cụ căn chỉnh dây đai TKBA 10 và TBKA 20 series là các công cụ căn chỉnh bằng laser có tốc độ cao, độ chính xác cao dành cho ròng rọc và đĩa xích.
Một nam châm mạnh giữ chắc cạnh của ròng rọc và máy phát chiếu một đường thẳng về phía máy thu (được gắn trên ròng rọc đối diện).
Các đường chuẩn khác nhau trên thiết bị phản xạ hiển thị độ lệch và độ lệch của đai trong nháy mắt.
Một đường tham chiếu được phản ánh trên thiết bị truyền cho biết độ lệch góc ngang giữa hai ròng rọc.
;Có thể được sử dụng trên hầu hết các máy có dây đai chữ V, dây đai có gân và nhông xích ;TKBA 10 sử dụng tia laser đỏ và có thể được sử dụng cho khoảng cách lên tới 3 m;TKBA 20 sử dụng tia laser màu xanh lá cây có thể nhìn thấy rõ và có thể được sử dụng tới 6 Có thể được sử dụng cho khoảng cách lên tới 100 feet và thậm chí ngoài trời trong điều kiện nắng; vỏ nhôm chắc chắn đảm bảo độ ổn định và độ chính xác trong quá trình căn chỉnh
TKBA 40
Máy định tâm dây đai bằng laze TBKA 40 căn chỉnh các rãnh chữ V của puly thay vì các mặt để căn chỉnh dây đai theo chiều dọc/ngang và song song chính xác nhất.
Groove Alignment cho phép bạn tự tin căn chỉnh ròng rọc với các bề mặt và chiều rộng khác nhau.
Vì nó được gắn vào ròng rọc bằng nam châm sử dụng thanh dẫn chữ V nên nó có thể được gắn ở vị trí chính xác.
;Vùng mục tiêu ba chiều để đơn giản hóa quy trình căn chỉnh;Thanh dẫn chữ V giúp căn chỉnh dễ dàng các puly đai chữ V rộng;Căn chỉnh với các rãnh thay vì các mặt của puly đai chữ V;Khoảng cách làm việc tối đa: 6 m
Số lượng: 1 cái
Độ chính xác cân bằng: 0,02° @ 2 m (Góc), 0,5 mm (độ lệch)
Môi trường làm việc: Ngoài trời
Cấp độ căn chỉnh: Có
Lớp laser: Lớp 2
Màu laser: màu xanh lá cây
Loại pin: Pin AAA
Tuổi thọ pin: 8 giờ
Nguồn điện: pin
Cân nặng: 1,4kg
Độ chính xác của đường dây: 2 m @ 2 m
Chiều cao: 37 mm, 22 (Phản xạ) mm
Chiều rộng: 51 mm, 32 (Phản quang) mm
Tình trạng tuân thủ RoHS: N/A
Mã số: 821-5086
