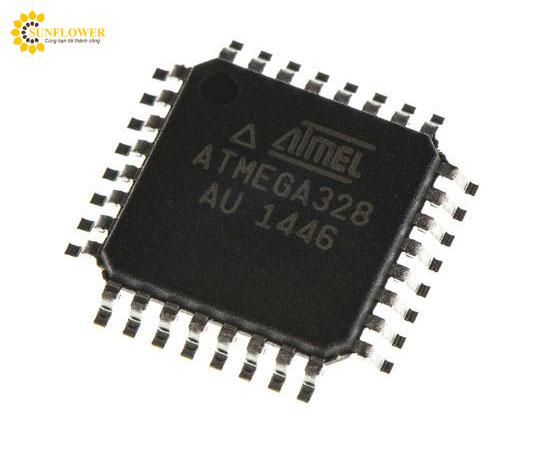

Bộ vi điều khiển AVR (8bit, 20MHz, 32 kB Flash, 32-Pin TQFP) Microchip ATMEGA328-AU

Bộ vi điều khiển megaAVR 8 bit ATmega328
Bộ vi điều khiển Atmel ATmega328 là thiết bị megaAVR 8 bit dựa trên kiến ​​trúc RISC tiên tiến của AVR.
ATmega328 thực hiện các lệnh mạnh mẽ trong một chu kỳ xung nhịp duy nhất, cung cấp 1 MIPS mỗi MHz và mức tiêu thụ điện năng cân bằng.
Tính năng vi điều khiển
Tần số hoạt động tối đa 20 MHz Lên đến 20 MIPS @ 20 MHz 32 KB Flash 1024 B EEPROM 2 KB SRAM 131 hướng dẫn – hầu hết các hướng dẫn được thực hiện trong một chu kỳ xung nhịp duy nhất 32 thanh ghi mục đích chung 23 GPIO Thiết lập lại nguồn điện và phát hiện tắt nguồn có thể lập trình Được hiệu chỉnh tích hợp Bộ tạo dao động Nguồn ngắt bên ngoài/bên trong 5 chế độ ngủ tiết kiệm năng lượng Ngắt bên trong/bên ngoài Hoạt động hoàn toàn tĩnh
Chức năng ngoại vi
Bộ chuyển đổi tương tự sang số (ADC) 10-bit 15 ksps – 8 hoặc 6 kênh Cảm ứng điện dung – 16 kênh Cảm biến nhiệt độ 2 bộ định thời 8-bit 1 bộ định thời 16-bit Mô-đun so sánh đầu ra – 6 kênh 6 kênh PLC Chương trình USART nối tiếp có khả năng Giao diện nối tiếp SPI Master/Slave Giao diện nối tiếp 2 dây định hướng byte – tương thích I2C Bộ hẹn giờ theo dõi có thể lập trình với bộ tạo dao động độc lập Bộ so sánh tương tự Ngắt/đánh thức khi thay đổi pin
Số lượng: 1 túi (5 cái)
Họ: ATmega
Loại gói: TQFP
Kiểu lắp: gắn trên bề mặt
Số lượng chân: 32
Lõi thiết bị: AVR
Độ rộng bus dữ liệu: 8bit
Kích thước bộ nhớ chương trình: 32 kB
Tần số tối đa: 20 MHz
Kích thước RAM: 2kB
Kênh USB: 0
Số lượng đơn vị PLC: 1
Số kênh ADC: 8
Điện áp nguồn hoạt động tiêu chuẩn: 1,8 → 5,5V
Số lượng đơn vị ADC: 1
Trạng thái tuân thủ RoHS: Tuân thủ
Mã số: 131-0267
