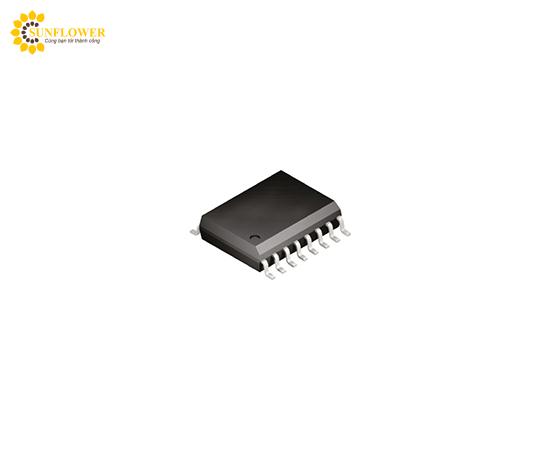

Bộ điều khiển nguồn MOSFET phía thấp (1.2A 16-Pin, SOIC W) Microchip TC4469COE

Trình điều khiển MOSFET TC4467/4468/4469
Microchip TC4467, TC4468, TC4469 là dòng 4 driver MOSFET low-side đầu ra.
Các trình điều khiển MOSFET này cấu hình hai đầu vào cho mỗi đầu ra dưới dạng cổng logic.
Đặc trưng
Phạm vi hoạt động: 4,5 → 18 V Tăng giảm đối xứng: 25 ns Thời gian trễ tương đương ngắn: 75 ns Chống chốt – chịu được giật ngược cảm ứng 500 mA Hai cổng logic đầu vào cho mỗi đầu ra – NAND cho TC4467, AND cho TC4468, AND/INV cho TC4469 Bảo vệ ESD 2 kV trên tất cả các chân
Số lượng: 1 túi (2 cái)
Số lượng tài xế: 4
Điện áp cung cấp hoạt động tối thiểu: 4,5V
Điện áp cung cấp hoạt động mAx: 18V
Cấu trúc liên kết: Phía thấp
Kiểu lắp: gắn trên bề mặt
Dòng điện đầu ra cực đại: 1,2A
Số lượng đầu ra: 4
Phân cực: đảo ngược, không đảo ngược
Loại gói: SOICW
Số lượng chân: 16
Khả năng tương thích logic đầu vào: CMOS
Nhiệt độ hoạt động Tối thiểu: 0°C
Trạng thái tuân thủ RoHS: Tuân thủ
Mã số: 668-4411
