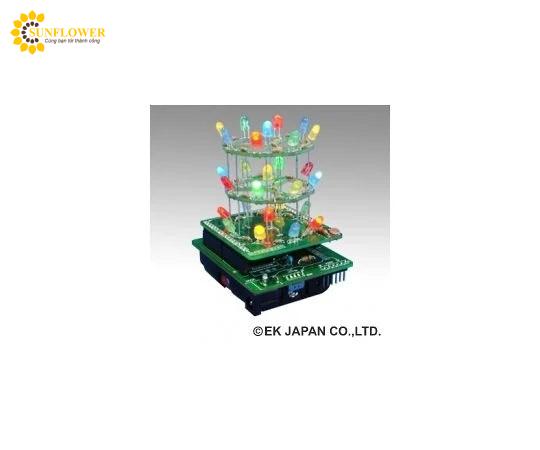

Tháp Pika EK JAPAN AW-864

Đây là bộ chiếu sáng 3D sử dụng đèn LED (điốt phát sáng). Tổng cộng có 27 đèn LED được sử dụng với bốn màu: đỏ, lục, lam và vàng. Các đèn LED xếp thành hình trụ phát sáng và có thể hiển thị trên bàn làm vật thể.
Bộ vi điều khiển được sử dụng là PIC16F1827 của Microchip. Bằng cách viết lại chương trình máy vi tính (*1), bạn có thể tạo các kiểu chiếu sáng ban đầu của riêng mình.
Phần đèn LED có thể được tách rời và gắn trực tiếp vào bo mạch máy vi tính “Arduino UNO”, đồng thời có thể lập trình kiểu chiếu sáng (*2).
Bạn có thể tải xuống miễn phí sách hướng dẫn giải thích các phương pháp lập trình từ trang web của chúng tôi.
*1 Cần có trình biên dịch MPLAB X, XC8, PICkit3, v.v. của Microchip riêng để lập trình vi điều khiển.
*2 Lập trình Arduino yêu cầu một môi trường phát triển riêng như Arduino UNO hoặc Arduino IDE.
Bộ sản phẩm này được phát triển và thương mại hóa như một dự án phát triển chung giữa Công ty TNHH EK Nhật Bản và Trường Trung học Kỹ thuật Fukuoka Tỉnh Fukuoka.
[Thông số sản phẩm] Nguồn điện sử dụng: Pin khô…3 pin AA (bán riêng) *Có thể sử dụng bộ đổi nguồn AC đầu ra 5V (cực dương giữa) Dòng điện tiêu thụ: Tối đa khoảng 32mA (khi đèn sáng đầy, khi sử dụng pin) Kích thước: W57 x H87 x D67mm
Hướng dẫn lập trình và dữ liệu mô hình chiếu sáng LED
Bạn có thể tải xuống từ trang thông tin sản phẩm “Phần mềm”.
