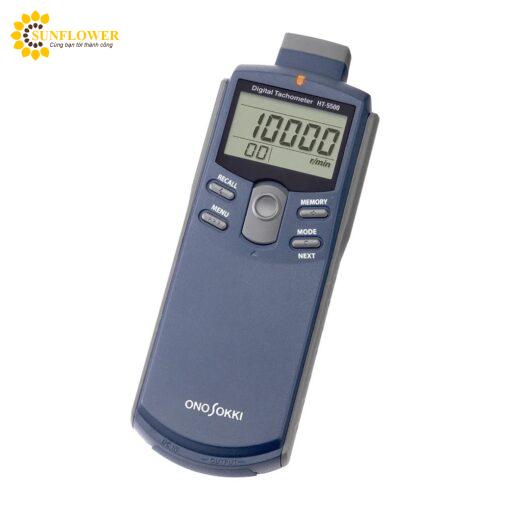

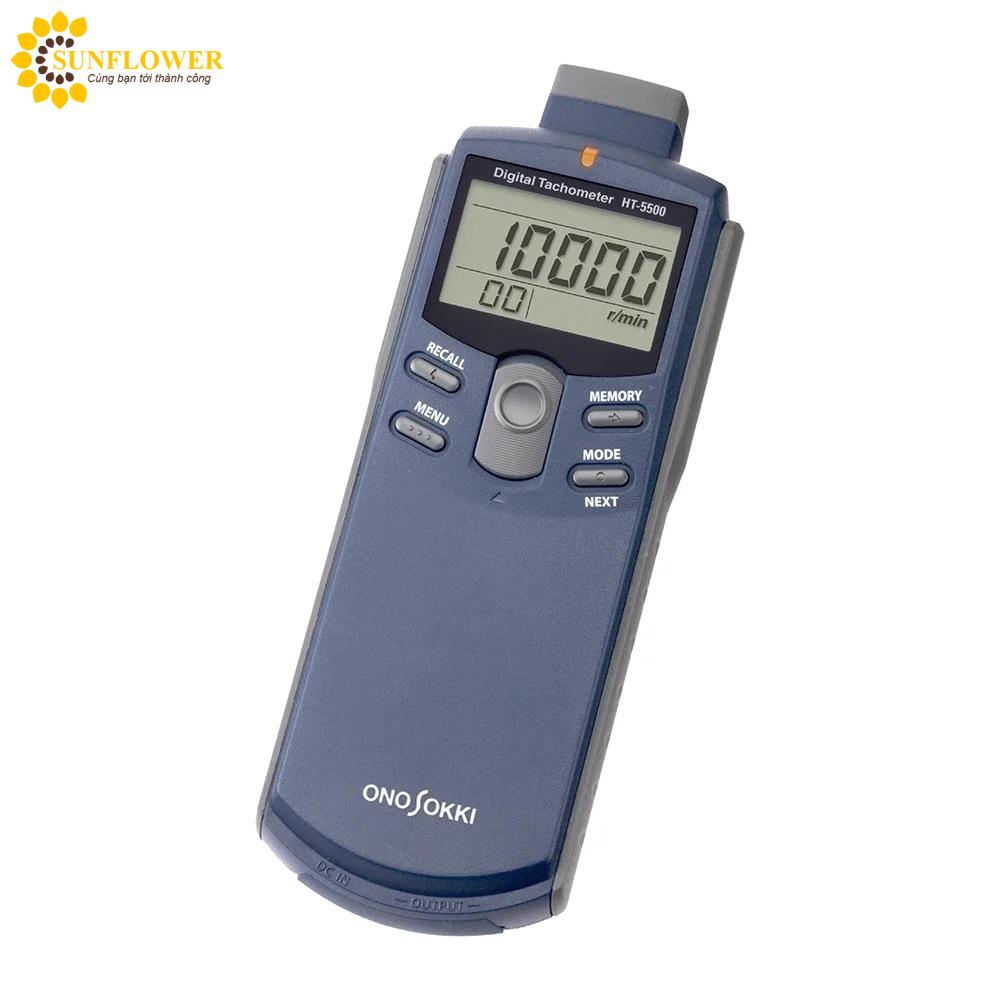

Máy đo tốc độ quay loại tiếp xúc/ không tiếp xúc ONO SOKKI HT-5500

Phạm vi đo tốc độ quay 6,0 đến 99999 vòng/phút – Phạm vi rộng bao gồm từ quay tốc độ thấp đến quay tốc độ cao
Loại sử dụng kép có thể đo cả phép đo tiếp xúc và không tiếp xúc
Chức năng bộ nhớ lưu dữ liệu Max20
Ngay cả với loại không tiếp xúc, tốc độ chu vi có thể được đo bằng cách cài đặt đường kính của thân quay (loại tiếp xúc có thể được sử dụng với vòng tốc độ chu vi )
Có thể đếm số vòng quay tích lũy (loại tiếp điểm: 1 số trên mỗi vòng quay; loại không tiếp xúc: 1 dấu phản chiếu = 1 số đếm, tối đa 99999)
Được trang bị đầu ra analog và đầu ra xung theo tiêu chuẩn
Có thể sử dụng với nguồn điện AC (khi sử dụng bộ đổi nguồn AC PB-7090)
Chức năng giữ các giá trị tối đa và tối thiểu của tốc độ quay, chu kỳ và tốc độ chu vi
Phương pháp phát hiện: Phương pháp phản xạ quang điện ánh sáng nhìn thấy được, phương pháp tiếp xúc (khi lắp bộ chuyển đổi tiếp điểm HT-0502)
đơn vị đo lường
Tốc độ quay: r/min, r/s
Tốc độ chu vi: m/phút
Số tích lũy: COUNT
Khoảng thời gian: ms
Phạm vi đo (phương pháp không tiếp xúc, phương pháp tiếp xúc)
vòng/phút (Dải Lo): 6,0 đến 600,0, 6,0 đến 600,0
vòng/phút (Phạm vi cao): 6 đến 99999, 6 đến 20000
r/s: 0,10~999,99, 0,10~400,00
m/phút: 0,6 đến 9999,9, 0,6 đến 400,0
ĐẾM: 0-99999, 0-99999
ms: 0,6 đến 9999,9, 2,5 đến 9999,9
Khoảng cách phát hiện phản xạ: 20-300mm
Màn hình: Màn hình tinh thể lỏng 5 chữ số, có đèn nền (chiều cao ký tự/10,2mm)
Thời gian đo: Trong vòng 1 giây + 1 thời gian chu kỳ (tuy nhiên, ở tốc độ 60 vòng/phút trở xuống, xấp xỉ gấp đôi thời gian chu kỳ (Tối đa))
Hiển thị thời gian cập nhật: Khoảng 1 giây
Độ chính xác của phép đo: Giá trị hiển thị (*) x (±0,02%) ±1 số đếm *Giá trị hiển thị là giá trị đếm không bao gồm dấu thập phân
(Lưu ý) Độ chính xác của phép đo tốc độ chu vi phụ thuộc vào tốc độ quay của vật quay.
Độ chính xác của phép đo ở trên là dành cho phép đo không tiếp xúc. Ngoài ra, không bao gồm lỗi do rung máy. Khi thực hiện các phép đo tiếp xúc, độ trượt và độ chính xác của tiếp điểm sẽ được thêm vào.
Chức năng giữ đỉnh: giá trị tối đa (MAX), giá trị tối thiểu (MIN)
Chức năng bộ nhớ: tối đa 20 dữ liệu
Chức năng vượt quá phạm vi: Quá phạm vi (dấu LỖI) được hiển thị khi giá trị đo vượt quá phạm vi hiển thị.
Chức năng cảnh báo giới hạn trên của vòng quay: Khi tốc độ quay vượt quá giá trị giới hạn trên đã đặt trước, cảnh báo giới hạn trên (dấu ↑) sẽ hiển thị.
Chức năng tính toán tốc độ ngoại vi: Tính toán tốc độ ngoại vi từ giá trị đường kính đặt trước (mm) và tốc độ quay đo được (phương pháp không tiếp xúc) <Để đo phương pháp tiếp xúc, sử dụng vòng tốc độ ngoại vi KS-100/200>
Chức năng tích hợp: Tích hợp và đếm số xung tín hiệu đầu vào
Chức năng đo chu kỳ: Đo chu kỳ của xung đầu vào (tuy nhiên, nếu nhỏ hơn 1 giây thì là giá trị trung bình của xung đầu vào)
Tốc độ quay: Loại không tiếp xúc (dấu phản quang), loại tiếp xúc (dùng KS-300)
đầu ra tương tự
Điện áp đầu ra: 0 đến 1V/0 đến thang đo đầy đủ (có thể đặt thang đo đầy đủ tùy ý)
Phương thức chuyển đổi: Phương thức chuyển đổi 10bitD/A
Độ tuyến tính: ±1%/thang đo đầy đủ
Thời gian cập nhật đầu ra: trong vòng 50ms+1 thời gian chu kỳ
Độ ổn định nhiệt độ: ± 0,05%/thang đo đầy đủ/oC (nhịp & 0)
Sai số cài đặt: ±0.5%/toàn thang đo
Khả năng chịu tải: 100kΩ trở lên
Đầu ra xung
Điện áp đầu ra: Hi+4.5V trở lên (khi phát hiện dấu phản chiếu), Lo+0.5V trở xuống
Logic đầu ra: logic dương
Khả năng chịu tải: 100kΩ trở lên
Phạm vi nhiệt độ hoạt động: 0 ~ + 40oC
Phạm vi nhiệt độ bảo quản: -10 ~ + 50oC
Nguồn điện: 4 pin AAA (1,5V) hoặc bộ đổi nguồn AC chuyên dụng (tùy chọn PB-7090)
Tuổi thọ pin: 32 giờ trở lên (khi đèn nền TẮT), 8 giờ trở lên (khi đèn nền BẬT)
Hiển thị pin yếu: Hiển thị dấu cảnh báo (dấu THẤP) khi điện áp pin giảm xuống dưới khoảng 4,5V.
Kích thước bên ngoài: 66 (W) x 180,5 (H) x 47,5 (D) mm (chỉ thân chính), 66 (W) x 237,2 (H) x 57,5 ​​(D) mm (bộ chuyển đổi tiếp điểm + tiếp điểm xoay)
Trọng lượng (bao gồm pin): Khoảng 220g (chỉ bộ phận chính), Khoảng 282g (bộ chuyển đổi tiếp điểm + tiếp điểm xoay)
phụ kiện
Bộ chuyển đổi tiếp điểm HT-0502 x 1
Tiếp điểm xoay KS-300 x1
Vòng tốc độ ngoại vi KS-200 x 1
1 tờ tem phản quang (25 tờ vuông 12mm)
Pin AAA (1,5V) x 4
Hộp đựng x 1
Hướng dẫn sử dụng (Phiên bản giải thích chức năng (tiếng Nhật và tiếng Anh), Phiên bản vận hành cơ bản (tiếng Nhật và tiếng Anh)) mỗi x 1
lựa chọn
Bộ chuyển đổi PB-7090AC <Được sản xuất bởi Công nghệ Bộ chuyển đổi>
Cáp đầu ra AX-501BNC có đầu nối (2m, sử dụng kết hợp cho đầu ra analog và xung)
Tem phản quang HT-011 (1 bộ 10 tờ)
Đồ gá đứng HT-0521B (dùng kết hợp với đóng thế nam châm HT-0522)
Đế từ HT-0522 (dùng kết hợp với khuôn đóng thế HT-0521B)
Vòng tốc độ chu vi KS-100 (đơn vị đo tốc độ chu vi mm/s)
Vòng tốc độ chu vi KS-200 (đơn vị đo tốc độ chu vi m/phút)
Tiếp điểm xoay KS-300 (đầu cao su hình nón để đo chuyển động quay)
Trục nối dài KS-700 (đối với KS-300)
Phạm vi Lo: 6,0 đến 600,0r/phút (hiển thị 1 dấu thập phân)
Phạm vi cao: 6 đến 99999r/phút
Đầu ra analog: 0 đến 1V/0 đến FS (FS có thể được đặt tùy ý), chuyển đổi D/A 10bit
Đầu ra xung: Hi/+4.5V trở lên, Lo/+0.5V trở xuống
