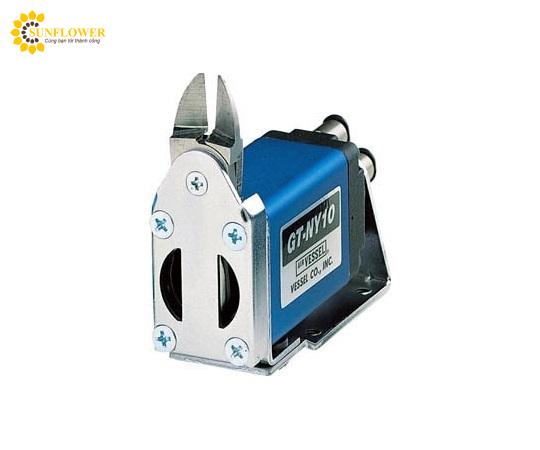

Kìm cắt khí nén loại trượt ngang VESSEL GT-NY10-4

Trượt ngang cho phép sử dụng không gian hiệu quả.
Do chiều cao của thân chính thấp nên không cản trở hoạt động của bàn kẹp khi lấy phôi ra.
Cắt cổng có độ chính xác cao không để lại vết cắt.
Kích thước A (mm): 8,8
Kích thước B (mm): 82,1
Kích thước C (mm): 42.1
Kích thước D (mm): 30
Kích thước E (mm): 20
Kích thước F (mm): 28
Kích thước G (mm): 51,6
Kích thước H (mm): 6
Kích thước tôi (mm): M4
Kích thước I (mm): 5
Kích thước K (mm): 24
Kích thước L (mm): 1.6
Kích thước M (mm): 7,5
Kích thước N (mm): 6,25
Kích thước O (mm): 15,5
Lượng khí tiêu thụ (cm3/lần): 68
Trọng lượng (g): 210
Hướng và phạm vi trượt (mm): Kéo 0 đến 3
Thông số kỹ thuật và kích thước cổng lắp đặt ống (mm): Đường kính trong Φ2,5 x đường kính ngoài Φ4 (có khớp nối ống)
Dung tích Nhựa mềm Φ (mm): 3,5
Dung tích Nhựa cứng Φ (mm): 2.3
Công suất dây đồng Φ (mm):-
Công suất dây sắt Φ (mm):-
Áp suất không khí vận hành (MPa): 0,4 đến 0,5
RoHS: Tương thích (kể từ tháng 3 năm 2023)
*Công suất ước tính là giá trị tham khảo khi lắp đặt lưỡi cắt tiêu chuẩn. Nó thay đổi tùy thuộc vào hình dạng lưỡi dao và loại vật liệu được cắt.
*Phần nhô ra của lưỡi K và độ mở tối đa của lưỡi H là các kích thước khi lắp đặt một lưỡi dao tiêu chuẩn (loại AJ).
*B là kích thước tính từ vị trí cắt trong trường hợp “đẩy”. Đối với “kéo”, đây là kích thước tính từ vị trí bắt đầu.
*Lưỡi dao được bán riêng. Xin lưu ý rằng có lưỡi tiến và lùi.
