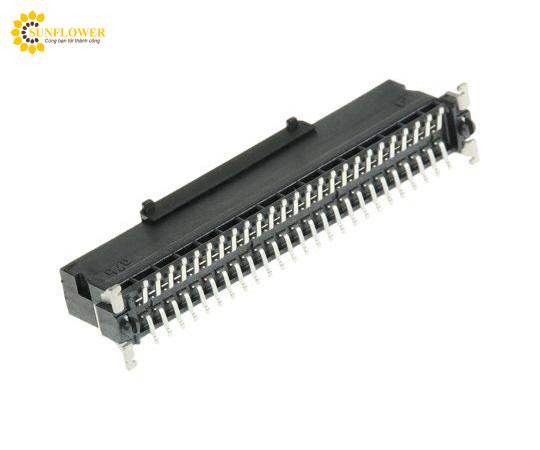

Đầu bo mạch (50 chân, 2 hàng thẳng, 1.27mm) ERNI 063210

Đầu nối bo mạch tới bo mạch tốc độ cao 1.27mm ERNI SMC Series
Đầu nối tín hiệu bo mạch gắn dọc SMT tốc độ cao 1,27mm SMC Series có thiết kế nhỏ gọn, tiết kiệm không gian và có các điểm tiếp xúc mật độ cao. Các đầu nối tín hiệu ngăn xếp SMC này mang lại hiệu suất và độ tin cậy cao, mang lại chất lượng tín hiệu cao. Các điểm tiếp xúc của đầu nối tín hiệu tầng lửng tốc độ cao SMC này có cấu hình trở kháng liên tục, dẫn đến tốc độ truyền cao 3 Gbit/s. Những tiếp điểm này có thiết kế chùm tia kép có độ tin cậy cao mang lại hiệu suất điện cao với điện trở thấp. Vỏ của các đầu nối SMC 1,27 mm này có bề mặt tiếp xúc để ngăn chặn việc kết nối sai. Nó cũng có một vát để chèn chính xác. Các chốt định vị ở dưới cùng của đầu nối cho phép định vị chính xác trên bảng trước khi hàn. Giá đỡ hàn có lực giữ cao trên bo mạch và hấp thụ ứng suất cơ học, mang lại kết nối SMT đáng tin cậy cũng như khả năng chống sốc và rung tuyệt vời. Các đầu nối xếp chồng SMC 1,27mm này có phạm vi nhiệt độ hoạt động rộng từ -55 đến +125°C, khiến chúng phù hợp với nhiều môi trường khác nhau. Thiết kế của các đầu nối SMC 1,27mm này lý tưởng cho việc lắp ráp bo mạch hoàn toàn tự động. Các đầu nối SMT bo mạch 1,27mm SMC này có sẵn với nhiều chiều cao ngăn xếp khác nhau, cho phép thiết kế linh hoạt.
Các tính năng và lợi ích: Thiết kế nhỏ gọn, mật độ cao Thiết kế tiếp xúc chùm tia kép có độ tin cậy cao Tốc độ tín hiệu tốc độ cao lên tới 3 Gbits/s Phân cực để kết nối chính xác Chốt định vị để gắn bo mạch Chốt định vị để giữ bảng chắc chắn Giá đỡ hàn Phạm vi nhiệt độ hoạt động rộng Phạm vi chiều cao ngăn xếp không được ghép nối Lý tưởng cho việc lắp ráp bo mạch hoàn toàn tự động
Thông tin sử dụng sản phẩm
Các đầu nối tín hiệu xếp chồng 1,27mm SMC này có thể được sử dụng trong các ứng dụng gác lửng bo mạch trong các ứng dụng tốc độ cao, không được che chắn trong nhiều ngành công nghiệp. Những ngành này bao gồm công nghiệp, ô tô, truyền thông, ứng dụng y tế và ứng dụng tiêu dùng.
Các đầu nối tín hiệu xếp chồng 1,27mm SMC này có thể được sử dụng trong các ứng dụng gác lửng bo mạch trong các ứng dụng tốc độ cao, không được che chắn trong nhiều ngành công nghiệp. Những ngành này bao gồm công nghiệp, ô tô, truyền thông, ứng dụng y tế và ứng dụng tiêu dùng.
Số lượng: 1 chiếc
Loạt: SMC
Sân: 1,27mm
Số lượng chân: 50
Số hàng: 2
Hướng: Thẳng
Tấm vải liệm/Không vải liệm: Tấm vải liệm
Kiểu lắp: gắn trên bề mặt
Phương pháp đầu cuối: hàn
Kiểu: Board to Board, Wire to Board
Dòng định mức: 1.1A
Trạng thái tuân thủ RoHS: Tuân thủ
Mã số: 774-6980
