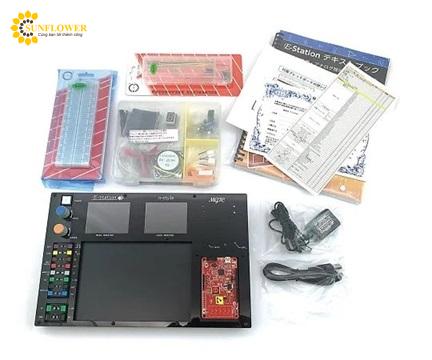

Bộ dụng cụ học mạch điện tử MGIC E-Station n-style

Máy hiện sóng có hai kênh để bạn có thể thấy dạng sóng tín hiệu.
Khi sử dụng máy phát tín hiệu, bạn thực sự có thể kiểm tra chuyển động của điện và electron trong khi xem dạng sóng trên máy hiện sóng.
Bộ Pioneer được trang bị PSoC4 của Cypress đi kèm, cho phép bạn thử nghiệm cả phần cứng và phần mềm.
Được trang bị vôn kế và ampe kế, cho phép bạn kiểm tra giá trị điện áp và dòng điện tại bất kỳ điểm nào. Bộ sản phẩm bao gồm tất cả các thành phần bạn cần, chẳng hạn như nguồn điện DC 3,3V và 5V, bảng mạch, điện trở và IC, để bạn có thể bắt đầu tìm hiểu về điện và điện tử ngay lập tức.
Bạn có thể viết chương trình bằng C trên Pioneer Kit, thiết lập các thành phần phần cứng và bố trí chân cắm, xây dựng mạch tương tự trên bảng mạch và kết hợp chúng để tạo ra nhiều loại mạch khác nhau.
Màu bảng: Đen
Số lượng chủ đề thử nghiệm: 49
Số lượng: 1 bộ
Kích thước thân máy: 310 x 210 mm
Nguồn điện: DC5V / Dòng điện tiêu thụ: Xấp xỉ 200mA (khi các chức năng cơ bản đang hoạt động)
Máy hiện sóng: 2CH, cài đặt thời gian chung (có thể cài đặt độ lợi riêng)
Trọng lượng: Xấp xỉ 630g (bao gồm cả bộ Pioneer)
trưng bày
Độ phân giải: 240RGB×320
Kích thước: Rộng 48,6mm x Rộng 64,8mm
Chip sử dụng: PSoC5LP (CY8C5868AXI-LP035)
Vôn kế: V1, V2: 0 đến 5V
Độ phân giải: 1mV
Ampe kế: I: 0,01mA đến 100mA (điện trở trong 30Ω)
Máy phát tín hiệu
Cài đặt tần số: SINE, RECT có thể được cài đặt riêng, SINE: 4Vp-p/10Hz đến 76kHz/khả năng điều khiển 25mA, RECT: 5Vp-p/1Hz đến 1MHz/khả năng điều khiển 8mA (L) đến 4mA (H)
Phạm vi trục thời gian: 10μs/D đến 50ms/D (12 bước)
Phạm vi điện áp đầu vào (Gain1, Gain2): 20mV/D đến 4V/D (8 bước)
Phạm vi điện áp đầu vào: 0 đến 5 V
Trở kháng đầu vào: 1MΩ trở lên
Nguồn điện thử nghiệm
DC5V: Khả năng cung cấp dòng điện 1A
DC3.3V: Khả năng cung cấp dòng điện 200mA
