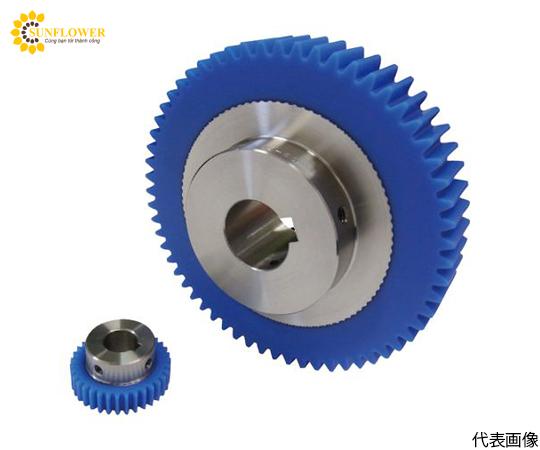

Bánh răng Fused spur gear Kohara Gear Industry PU2-50

Một bánh răng chống gỉ bằng vật liệu SUS303 được hợp nhất và cố định vào trục của bánh răng PS.
Bánh răng để truyền lực.
Mô-đun: m2
Số răng: 50
Hình dạng: S1
Đường kính vòng tròn tiêu chuẩn d (mm): 100
Đường kính lỗ (mm): 15
Chiều rộng mặt b (mm): 20
Đường kính vòng tròn đầu: 104
Tổng chiều dài (mm): 34
Đường kính trùm (mm): 60
Chiều dài trùm: 14
Vỗ nhẹ:-
Chìa khóa: –
Độ chính xác của bánh răng: JIS B 1702-1 lớp N9
Độ cứng bề mặt răng: (115-120HRR)
Hồ sơ răng: răng thẳng
Xử lý bề mặt: không có
Góc áp lực: 20 °
Hoàn thiện bề mặt răng: Cắt
Mặt phẳng chuẩn cắt bánh răng: lỗ (H7)
Xử lý nhiệt: không có
Góc xoắn:
Tính khả dụng của thay đổi: Có thể
Chất liệu / Hoàn thiện: MC901
Nước sản xuất: Nhật Bản
Mã sản phẩm: 126-5587
