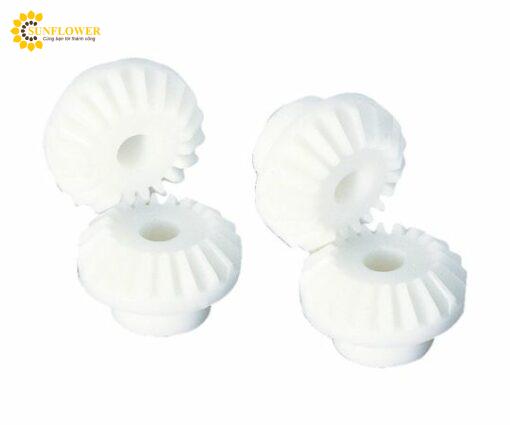

Bánh răng đúc (B1, φ10mm) Kohara Gear Industry DM0.5-20

Mô-đun: 0,5
Số răng: 20
Khoảng cách lắp ráp (mm): 11
Tổng chiều dài (mm): 7.97
Chiều rộng của răng (mm): 2,5
Đường kính vòng tròn Dist: 10,71
Chiều dài lỗ: 7
Đường kính lỗ (mm): φ3
Hình dạng: B1
Đường kính vòng tròn tham chiếu (mm): φ 10
Độ dài trùm: 4
Đường kính Boss: 8
Vỗ nhẹ: –
Chìa khóa: –
Đường kính đáy: 4,93
Độ chính xác của bánh răng: JISB 1704: 1978: 6
hồ sơ răng: Gleason
Góc áp lực: 20 °
Không cần điều trị
Độ cứng mặt răng: (110 đến 120 HRR)
Không xử lý bề mặt
kết thúc răng: đúc
mặt tham chiếu cắt răng: lỗ
Xử lý bổ sung: có thể
Vật liệu / Hoàn thiện: Juracon (M 90 -44)
Số lượng: 1
Mã số: 856 -6171
